Apa Itu MCCB?

Pengertian MCCB

MCCB atau Moulded Case Circuit Breaker adalah perangkat pemutus dan proteksi Listrik yang digunakan untuk mengamankan rangkaian dari kondisi arus abnormal, terutama overload dan short circuit.

MCCB mempunyai casing berbahan isolasi yang melindungi komponen internal seperti kontak listrik, mekanisme pemutus, dan system trip.

Dalam instalasi Listrik, MCCB umumnya digunakan pada system yang membutuhkan kapasitas arus lebih besar dibandingkan rangkaian yang biasanya dilindungi menggunakan MCB.

MCCB dapat ditemukan pada berbagai aplikasi seperti:

·        Panel distribusi Listrik

·        Panel utama

·        Sub-panel

·        Panel industri

·        Panel mesin

·        Gedung komersial

·        Pabrik

·        Sistem distribusi 3 fase

·        Geeder menuju beban dengan kapasitas besar

Namun, pemilihan MCCB tidak cukup hanya berdasarkan rating ampere. Faktor seperti tegangan kerja, jumlah pole, kapasitas pemutusan, karakteristik trip, ukuran kabel, dan koordinasi proteksi juga perlu diperhitungkan.





Fungsi MCCB pada Instalasi Listrik

Secara umum, MCCB mempunyai beberapa fungsi utama dalam system kelistrikan.



Proteksi Overload

Overload terjadi Ketika arus yang mengalir pada suatu rangkaian melebihi kondisi normal dalam periode tertentu.

Apabila kondisi ini berlangsung secara terus-menerus, penghantar dapat mengalami peningkatan temperature. Dalam kondisi tertentu, panas tersebut dapat merusak isolasi kabel maupun komponen Listrik lainnya.

MCCB membantu memutus rangkaian ketika kondisi arus lebih mencapai karakteristik trip yang telah ditentukan.



Proteksi Short Circuit

Selain overload, MCCB juga digunakan untuk melindungi sistem terhadap short circuit atau hubung singkat.

Hubung singkat dapat menghasilkan arus yang sangat besar dalam waktu singkat. Oleh karena itu, MCCB harus memiliki kemampuan pemutus yang sesuai dengan arus hubung singkat prospektif pada lokasi pemasangannya.



Sebagai Pemutus Rangkaian

MCCB juga dapat digunakan sebagai perangkat pemutus rangkaian secara manual.

Pada M12B3B100, mekanisme kontrol yang tercantum adalah toggle, sedangkan metode pemasangannya adalah fixed.







Cara Kerja MCCB

Cara Kerja MCCB Saat Terjadi Overload

Pada MCCB dengan system thermal magnetic, bagian thermal berfungsi mendeteksi kondisi arus lebih yang berlangsung dalam periode tertentu.

Ketika arus meningkat dan menyebabkan elemen thermal mengalami pemanasan hingga mencapai kondisi trip, mekanisme MCCB akan bekerja untuk membuka kontak.

Proses ini memungkinkan MCCB memberikan perlindungan terhadap beban berlebih tanpa harus langsung memutus rangkaian hanya karena terjadi kenaikan arus sesat.





Cara Kerja MCCB Saat Terjadi Short Circuit

Pada kondisi short circuit, arus dapat meningkat secara sangat cepat.

Bagian magnetic pada thermal magnetic trip unit akan merespons arus gangguan yang tinggi dan mengaktifkan mekanisme trip.

Kontak MCCB kemudian terbuka sehingga aliran energi menuju titik gangguan dapat dihentikan.

Karena itu, kemampuan pemutusan atau breaking capacity menjadi salah satu parameter yang harus diperhatikan saat menentukan MCCB.





Apa Itu Thermal Magnetic Trip Unit?

Pada kondisi short circuit, arus dapat meningkat secara sangat cepat.

Bagian magnetic pada thermal magnetic trip unit akan merespons arus gangguan yang tinggi dan mengaktifkan mekanisme trip.

Kontak MCCB kemudian terbuka sehingga aliran energi menuju titik gangguan dapat dihentikan.

Karena itu, kemampuan pemutusan atau breaking capacity menjadi salah satu parameter yang harus diperhatikan saat menentukan MCCB.





Apa Itu Thermal Magnetic Trip Unit?

Thermal magnetic merupakan kombinasi dua mekanisme proteksi:

• Thermal untuk proteksi terhadap overload.
• Magnetic untuk merespons arus gangguan tinggi seperti short circuit.

M12B3B100 menggunakan thermal magnetic trip unit.

Namun, dalam desain instalasi yang sebenarnya, teknisi tetap perlu melihat karakteristik trip, arus beban, ukuran penghantar, dan hasil perhitungan sistem sebelum menentukan perangkat proteksi.







MCCB vs MCB: Apa Perbedaannya?

Perbedaan dari Sisi Rating Arus

MCB umumnya digunakan untuk rangkaian dengan kapasitas arus yang lebih kecil, sedangkan MCCB tersedia dalam pilihan rating yang lebih besar untuk kebutuhan distribusi.

Pada seri M12B sendiri tersedia pilihan mulai dari 16A hingga 125A dalam konfigurasi 3P.





Perbedaan dari Sisi Aplikasi

MCB banyak digunakan untuk rangkaian akhir seperti penerangan, stop kontak, dan beban-beban dengan kapasitas relatif kecil.

Sementara itu, MCCB lebih banyak ditemukan pada:

·        Panel distribusi

·        Feeder

·        Panel mesin

·        Panel utama

·        Sistem distribusi 3 fase

Pemilihan antara MCB dan MCCB tetap harus mengikuti desain instalasi dan kebutuhan proteksi.





Perbedaan dari Sisi Breaking Capacity

Kemampuan pemutusan merupakan parameter penting karena perangkat harus mampu memutus arus gangguan yang mungkin terjadi pada titik pemasangan.

MCCB tersedia dalam berbagai kelas kemampuan pemutusan sehingga teknisi dapat memilih produk berdasarkan kondisi system yang sebenarnya.







Mengenal MCCB Basic Series M12B

Apa yang Dimaksud dengan M12B?

M12B merupakan salah satu seri MCCB Vinsa dengan kelompok kapasitas pemutus 25 kA.

Pada halaman produk resminya, Vinsa mencantumkan beberapa model M12B 3P mulai dari M12B3B016 hingga M12B3B125.

Pilihan tersebut meliputi:

Model	Rating Arus	Pole
M12B3B016	16A	3P
M12B3B020	20A	3P
M12B3B025	25A	3P
M12B3B032	32A	3P
M12B3B040	40A	3P
M12B3B050	50A	3P
M12B3B063	63A	3P
M12B3B080	80A	3P
M12B3B100	100A	3P
M12B3B125	125A	3P





Cara Membaca Kode M12B3B100

Kode M12B3B100 dapat membantu teknisi mengenali jenis produk.

Secara sederhana:

M12B → seri MCCB

3 → konfigurasi 3 pole

B100 → rating 100A

Dengan demikian, M12B3B100 merupakan MCCB seri M12B dengan konfigurasi 3P dan rating arus 100A.







Mengenal MCCB Basic Series M12B3B100 100A 3P

Apa Itu MCCB M12B3B100?

M12B3B100 merupakan MCCB dengan rating 100A dan 3 Pole yang dirancang untuk aplikasi distribusi Listrik.

Spesifikasi resmi Vinsa mencantumkan:

·        Rating arus: 100A

·        Pole: 3P

·        Seri: M12B 25kA

·        Trip unit: Thermal Magnetic

·        Aplikasi: Distribution

·        Sistem: AC

·        Frekuensi: 50/60Hz

·        Tegangan kerja Ue: 690V AC

·        Tegangan isolasi Ui: 1000V AC

·        Uimp: 8kV







Spesifikasi Teknis MCCB M12B3B100

Tabel Spesifikasi M12B3B100

Spesifikasi	M12B3B100
Produk	MCCB
Model	M12B3B100
Rating arus	100A
Pole	3P
Seri	M12B 25kA
Trip unit	Thermal Magnetic
Aplikasi	Distribution
Network	AC
Frekuensi	50/60Hz
Tegangan sistem	380/415V
Ue	690V AC
Ui	1000V AC
Uimp	8kV
Kontrol	Toggle
Mounting	Fixed
Contact point	100% Silver Plated
Standar	IEC 60947-2 & GB/T 14048.2
Protection	IP30
IK	IK07
Mechanical endurance	20.000 cycles
Dimensi	130 × 75 × 56 mm
Garansi	12 bulan

Spesifikasi tersebut mengacu pada informasi produk resmi Vinsa untuk M12B3B100.







Memahami Kapasitas Pemutusan MCCB M12B3B100

Apa Itu Breaking Capacity?

Breaking capacity adalah kemampuan sebuah circuit breaker untuk memutus arus gangguan tanpa mengalami kerusakan yang membahayakan system sesuai batas yang ditentukan oleh standar dan spesifikasi produk.

Pada M12B3B100, Vinsa mencantumkan kapasitas pemutusan 25kA dan mengelompokkannya dalam seri M12B 25kA.

Karena itu, angka tersebut harus dibandingkan dengan kondisi hubung singkat prospektif pada lingkungan pemasangan.





Apa Itu Icu?

Icu (Ultimate Short-Circuit Breaking Capacity) menunjukan kemampuan pemutusa maksimum yang ditetapkan untuk kondisi pengujian tertentu sesuai standar circuit breaker.

Dalam pemilihan MCCB, Icu perlu dibandingkan dengan tingkat arus hubung singkat prospektif pada sistem.

Semakin besar potensi arus hubung singkat pada panel, semakin penting memastikan kemampuan pemutusan MCCB sesuai dengan kondisi tersebut.





Apa Itu Ics?

Ics (Service Short-Circuit Breaking Capacity) berkaitan dengan kemampuan pemutusan dalam kondisi pelayanan sesuai standar yang berlaku.

Ics dan Icu tidak sebaiknya dianggap angka yang sama karena keduanya mempunyai definisi dan fungsi pengujian yang berbeda.

Untuk kebutuhan desain panel, teknisi sebaiknya menggunakan data Icu/Ics yang tercantum pada datasheet atau katalog resmi produk untuk tegangan dan kondisi system yang digunakan.







Memahami Rating Tegangan MCCB M12B3B100

Apa Itu Ue?

Ue atau rated operational voltage merupakan tegangan operasi yang digunakan sebagai acuan kerja MCCB.

Pada M12B3B100, Vinsa mencantumkan Ue hingga 690V AC.





Apa Itu Ui?

Ui merupakan rated insulation voltage.

Pada M12B3B100, nilai Ui yang tercantum adalah:

Ui = 1000V AC

Nilai ini berkaitan dengan kemampuan isolasi perangkat dan bukan berarti MCCB tersebut harus dioperasikan pada 1000V. Tegangan operasi tetap mengacu pada parameter Ue dan kondisi system.





Apa Itu Uimp?

Uimp atau rated impulse withstand voltage menunjukkan kemampuan isolasi perangkat terhadap tegangan impuls dalam kondisi pengujian yang ditentukan.

M12B3B100 mempunyai nilai:

Uimp = 8kV.

Parameter ini menjadi salah satu data penting Ketika MCCB digunakan dalam sistem distribusi yang membutuhkan koordinasi isolasi.







Dimensi dan Pemasangan MCCCB M12B3B100

Dimensi M12B3B100

Menurut informasi resmi Vinsa, dimensi M12B3B100 adalah:

·        Tinggi: 130 mm

·        Lebar: 75 mm

·        Kedalaman: 56 mm

Informasi dimensi penting Ketika teknisi menentukan ukuran panel dan posisi pemasangan komponen.





Fixed Mounting

M12B3B100 menggunakan metode pemasangan fixed.

Artinya, MCCB dipasang secara tetap pada posisi yang telah ditentukan di dalam panel.

Saat melakukan instalasi, teknisi perlu memperhatikan:

·        Ruang pemasangan

·        Posisi kabel incoming

·        Posisi kabel outgoing

·        Jarak antarperangkat

·        Kemudahan akses

·        Ruang untuk maintenance

·        Jalur kabel

·        Kapasitas terminal







Range Arus MCCB M12B Basic Series

Pilihan Rating 16A sampai 125A

Salah satu kelebihan seri M12B adalah ketersedianya beberapa pilihan rating arus.

Rating	Model
16A	M12B3B016
20A	M12B3B020
25A	M12B3B025
32A	M12B3B032
40A	M12B3B040
50A	M12B3B050
63A	M12B3B063
80A	M12B3B080
100A	M12B3B100
125A	M12B3B125

Data range tersebut tercantum pada halaman resmi produk MCCB vinsa.







Pilihan MCCB di Atas 125A

MCCB M25F 3P

Untuk kebutuhan arus yang lebih besar daripada M12B3B125, Vinsa juga menyediakan seri M25F.

Model yang tercantum antara lain:

Rating	Model
16A	M12B3B016
20A	M12B3B020
25A	M12B3B025
32A	M12B3B032
40A	M12B3B040
50A	M12B3B050
63A	M12B3B063
80A	M12B3B080
100A	M12B3B100
125A	M12B3B125

Dengan demikian, kebutuhan sistem tidak berhenti pada MCCB 100A. Teknisi dapat memilih frame dan rating yang lebih besar sesuai hasil perhitungan instalasi.







Aksesoris MCCB M12B3B100

Auxiliary Contact

Auxiliary contact digunakan untuk memberikan informasi status MCCB kepada rangkaian kontrol atau sistem monitoring.

Untuk frame size 100–125A, Vinsa menyediakan MAAUX125. Produk tersebut ditujukan untuk kebutuhan kontrol panel, monitoring, maupun pemberian status kepada PLC.





Alarm Contact

Alarm contact dapat digunakan pada sistem yang membutuhkan indikasi ketika MCCB mengalami kondisi trip tertentu.

Ketersediaan aksesori alarm contact disesuaikan dengan frame MCCB. Pada daftar aksesori Vinsa terdapat kelompok aksesori alarm contact untuk beberapa frame size.

Untuk pemilihan khusus M12B3B100, teknisi sebaiknya mencocokkan kode aksesori berdasarkan katalog kompatibilitas produk.





Shunt Release

Shunt release digunakan pada sistem yang membutuhkan fungsi trip melalui sinyal listrik dari rangkaian kontrol.

Vinsa menyediakan produk MAS dalam beberapa pilihan frame size, termasuk kelompok yang terkait dengan MCCB tertentu.





Undervoltage Release

Undervoltage release digunakan untuk membantu memberikan fungsi trip ketika tegangan kontrol turun di bawah kondisi yang ditentukan.

Vinsa juga menyediakan MAUVT dalam beberapa pilihan frame size dan tegangan kontrol.

Karena aksesori memiliki kompatibilitas spesifik, teknisi harus memastikan kode aksesori sesuai dengan MCCB yang digunakan.





Extended Rotary Handle

Extended rotary handle digunakan ketika diperlukan mekanisme pengoperasian MCCB dengan handle rotary yang berada pada posisi tertentu, misalnya pada pintu panel.

Vinsa mencantumkan MARH sebagai salah satu jenis aksesori MCCB.







Bagaimana Cara Memilih MCCB 100A?

Tentukan Arus Beban

Langkah pertama adalah mengetahui arus beban yang akan dilindungi.

Jangan langsung memilih MCCB 100A hanya karena sistem menggunakan banyak peralatan listrik.

Arus beban harus dihitung berdasarkan karakteristik beban, jumlah beban, faktor penggunaan, faktor daya, serta kondisi operasi sistem.





Perhatikan Ukuran Kabel

Rating MCCB harus dikoordinasikan dengan kemampuan hantar arus penghantar.

Pemilihan MCCB 100A tanpa memperhatikan ukuran dan kemampuan kabel dapat menyebabkan sistem proteksi tidak bekerja sebagaimana yang direncanakan.

Karena itu, pemilihan MCCB dan kabel sebaiknya dilakukan sebagai satu kesatuan dalam desain instalasi.





Periksa Tegangan Sistem

Pastikan MCCB sesuai dengan tegangan sistem.

M12B3B100 memiliki Ue 690V AC, tetapi penggunaan aktual tetap harus disesuaikan dengan sistem dan konfigurasi instalasi.





Periksa Arus Hubung Singkat

Selain arus beban, teknisi harus mengetahui atau memperkirakan prospective short-circuit current pada titik pemasangan.

Nilai tersebut kemudian dibandingkan dengan kemampuan pemutusan MCCB.





Tentukan Jumlah Pole

Untuk sistem 3 fase, MCCB 3P merupakan salah satu konfigurasi yang umum digunakan.

M12B3B100 sendiri mempunyai konfigurasi 3P.

Namun jumlah pole tetap harus ditentukan berdasarkan sistem kelistrikan yang dirancang dan kebutuhan pemutusan konduktor.







Contoh Penggunaan MCCB 100A 3P pada Panel Listrik

MCCB sebagai Incoming Panel

M12B3B100 dapat digunakan sebagai salah satu perangkat proteksi pada sistem dengan kebutuhan arus yang sesuai.

Contoh sederhana:

Sumber Listrik → MCCB → Busbar → MCCB/MCB Feeder → Beban

MCCB pada sisi incoming berfungsi sebagai salah satu perangkat proteksi dan pemutus utama untuk bagian system yang dirancang.





MCCB sebagai Feeder

MCCB juga dapat digunakan untuk melindungi feeder yang menyuplai panel atau kelompok beban tertentu.

Contohnya:

Panel Utama → MCCB 100A → Sub Panel → Beban

Pada aplikasi seperti ini, teknisi perlu memperhatikan koordinasi anatar MCCB upstream dan perangkat proteksi downstream.





Panel Industri

Pada panel industri, MCCB dapat digunakan untuk melindungi berbagai jenis beban seperti:

·        Motor

·        Mesin produksi

·        Panel kontrol

·        Sistem distribusi

·        HVAC

·        Pompa

·        Kompresor

·        Peralatan industri lainnya

Namun untuk beban motor, karakteristik starting current dan kebutuhan proteksi motor perlu diperhitungkan secara khusus.







Keunggulan Teknisi MCCB M12B3B100

Rating 100A dan Konfigurasi 3P

M12B3B100 mempunyai rating 100A dengan konfigurasi 3P, sehingga dapat digunakan pada berbagai kebutuhan distribusi 3 fase sesuai desain sistem.



Thermal Magnetic Trip

Penggunaan thermal magnetic trip memungkinkan proteksi terhadap kondisi overload dan arus gangguan tinggi sesuai karakteristik perangkat.



Contact Point Silver Plated

Vinsa mencantumkan 100% Silver Plated pada contact point M12B3B100.

Material kontak merupakan salah satu bagian penting pada perangkat switching karena berkaitan dengan penghantaran arus dan proses pembukaan serta penutupan kontak.



Mechanical Endurance 20.000 Cycles

M12B3B100 memiliki mechanical endurance hingga 20.000 cycles berdasarkan spesifikasi produk resmi.

Nilai ini memberikan informasi mengenai ketahanan mekanisme operasi perangkat dalam kondisi pengujian yang ditetapkan.



Mengacu pada IEC 60947-2

M12B3B100 mencantumkan standar IEC 60947-2 dan GB/T 14048.2 pada spesifikasi produknya.

Standar yang tercantum menjadi salah satu informasi penting yang peril diperhatikan Ketika memilih circuit breaker untuk kebutuhan instalasi.







Maintenance dan Pemeriksaan MCCB

Pemeriksaan Kondisi Fisik

Lakukan pemeriksaan secara sederhana berkala terhadap:

·        Casing MCCB

·        Toggle

·        Terminal

·        Kabel

·        Baut terminal

·        Tanda panas

·        Kerusakan fisik

·        Kondisi panel

Apabila ditemukan perubahan warna akibat panas atau kerusakan fisik, komponen perlu diperiksa lebih lanjut.





Pemeriksaan Terminal

Terminal yang tidak terpasang dengan baik dapat menimbulkan tahan kontak yang tidak diinginkan dan menyebabkan pemanasan.

Karena itu, pemeriksaan sambungan merupakan bagian panting dari maintenance panel.

Pekerjaan maintenance harus dilakukan dengan prosedur keselamatan dan kondisi instalasi yang sesuai.





Pemeriksaan Setelah Trip

Ketika MCCB mengalami trip, jangan langsung mengembalikan toggle ke posisi ON tanpa mengetahui penyebabnya.

Periksa terlebih dahulu:

·        Apakah terjadi overload?

·        Apakah terdapat short circuit?

·        Apakah terdapat kabel atau terminal bermasalah?

·        Apakah beban mengalami kerusakan?

·        Apakah terdapat indikasi panas atau kerusakan fisik?

Setelah penyebab gangguan dipastikan dan kondisi aman, MCCB dapat dioperasikan kembali sesuai prosedur.







Kesalahan yang Perlu Dihindari Saat Memilih MCCB

Hanya Melihat Rating Ampere

Kesalahan yang cukup umum adalah memilih MCCB hanya berdasarkan angka ampere.

Contohnya:

Beban 90A → langsung pilih MCCB 100A.

Padahal masih ada parameter lain yang perlu diperiksa seperti kemampuan kabel, short-circuit current, tegangan sistem, pole, dan koordinasi proteksi.



Mengabaikan Breaking Capacity

MCCB harus memiliki kemampuan pemutus yang sesuai dengan kondisi system.

Jangan menganggap MCCB dengan rating arus sama otomatis mempunyai kemampuan proteksi yang sama.



Salah Memilih Jumlah Pole

MCCB 3P tidak selalu dapat diperlakukan sama dengan konfigurasi pole lainnya.

Jumlah pole harus disesuaikan dengan system dan kebutuhan pemutusan rangkaian.



Tidak Memperhatikan Aksesori

Pada panel yang membutuhkan monitoring atau control jarak jauh, kebutuhan aksesori harus ditentukan sejak awal.

Misalnya:

·        Auxiliary contact

·        Alarm contact

·        Shunt release

·        Undervoltage release

·        Rotary handle

Pemilihan aksesoris harus disesuaikan dengan frame dan kompatibilitas MCCB.







Spesifikasi Singkat MCCB M12B3B100

Ringkasan Produk

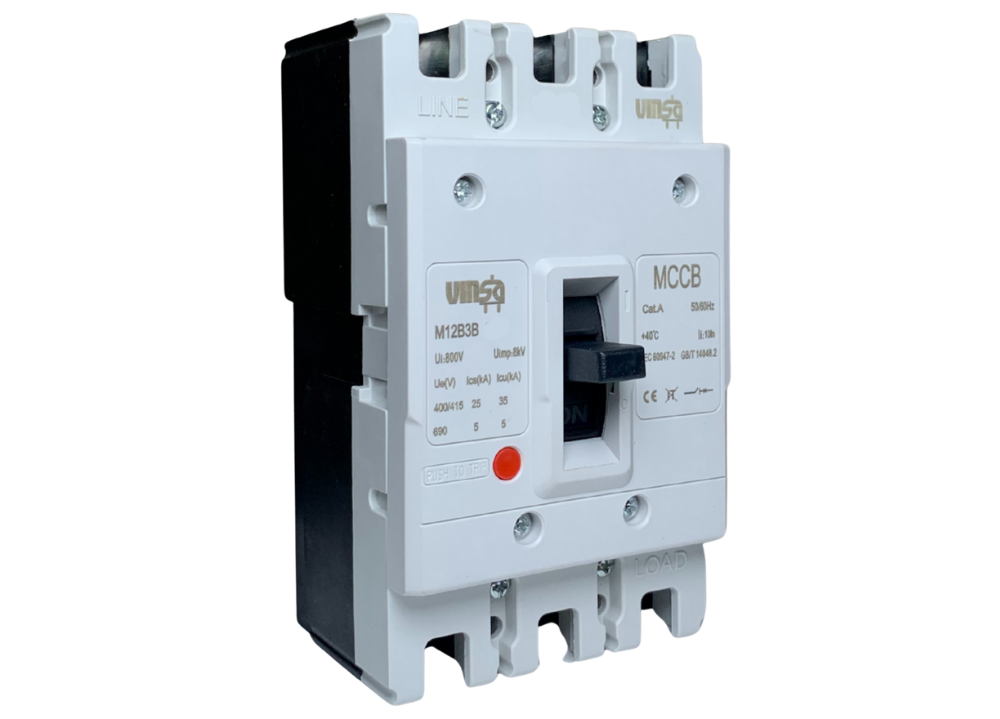

MCCB Basic Series M12B3B100 merupakan MCCB dengan rating 100A, 3P yang menggunakan thermal magnetic trip unit dan ditunjukan untuk aplikasi distrinusi AC.

Beberapa sepsifikasi utamanya meliputi:

·        Model: M12B3B100

·        Rating: 100A

·        Pole: 3P

·        Series: M12B 25kA

·        Trip: Thermal Magnetic

·        Ue: 690V AC

·        Ui: 1000V AC

·        Uimp: 8kV

·        Frequency: 50/60Hz

·        Mounting: Fixed

·        Control: Toggle

·        Mechanical endurance: 20.000 cycles

·        Standard: IEC 60947-2 & GB/T 14048.2

·        IP: IP30

·        IK: IK07







FAQ

Apa Itu MCCB M12B3B100

M12B3B100 adalah MCCB seri M12B dengan rating 100A dan konfigurasi 3 Pole, yang digunakan untuk aplikasi distribusi Listrik.



Berapa Rating Arus M12B3B100?

M12B3B100 mempunyai rating arus 100A.



Apakah M12B3B100 merupakan MCCB 3 Phase

M12B3B100 memiliki konfigurasi 3P, sehingga merupakan salah satu pilihan MCCB untuk sistem distribusi 3 fase sesuai konfigurasi instalasi.



Beberapa Kapasitas Pemutusan M12B3B100?

M12B3B100 tercantum dalam seri M12B 25kA, dan halaman produk resminya mencantumkan kapasitas pemutusan 25kA.

Untuk penggunaan teknis, nilai Icu dan Ics pada tegangan tertentu sebaiknya tetap mengacu pada datasheet/katalog resmi produk.



Berapa Tegangan Kerja M12B3B100?

M12B3B100 menggunakan thermal magnetic trip unit.



Apakah Tersedia aksesori untuk MCCB M12B?

Ya. Vinsa menyediakan berbagai aksesoris MCCB seoerti alarm contact, shunt release, auxiliary contact, undervoltage release, dan extended rotary handle dengan kompatibilitas berdasarkan frame size.



Berapa Pilihan Rating Arus seri M12B?

Seri M12B 3P yang tercantum di situs Vinsa tersedia mulai dari 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A hingga 125A.







Kesimpulan

MCCB merupakan salah satu komponen penting dalam system distribusi listrik, karena berfungsi sebagai perangkat pemutus sekaligus proteksi terhadap kondisi arus abnormal.

Untuk kebutuhan distribusi dengan rating 100A dan 3 Pole, MCCB Basic Series M12B3B100 menjadi salah satu produk yang dapat dipertimbangkan berdasarkan spesifikasi dan kebutuhan system. Produk ini menggunakan thermal magnetic trip unit, mempunyai Ue hingga 690V AC, Ui 1000V AC, Uimp 8kV, serta termasuk dalam seri M12B dengan kapasitas pemutusan 25kA.

Namun, pemilihan MCCB sebaiknya tidak hanya berdasarkan rating 100A. Teknisi perlu mempertimbangkan arus beban, kemampuan kabel, tegangan system, prospective short-circuit current, jumlah pole, koordinasi proteksi, serta kebutuhan aksesoris.

Dengan memahami parameter tersebut, pemilihan MCCB dapat dilakukan secara lebih tepat sesuai kebutuhan panel dan system distribusi listrik.
