Dalam sebuah instalasi listrik, keberadaan Box Panel Listrik bukan hanya soal tempat untuk meletakan komponen. Box panel menjadi bagian penting dari sistem instalasi karena berfungsi sebagai enclosure atau rumah pelindung bagi berbagai perangkat listrik dan kontrol yang berbeda di dalamnya.

Tanpa enclosure yang sesuai, komponen seperti circuit breaker, contactor, relay, terminal block, power supply, PLC, hingga perangkat kontrol lainnya akan lebih mudah terpapar debu, air, benturan, maupun akses yang tidak diinginkan. Karena itu, pemilihan ukuran box panel listrik, material, tingkat proteksi, konstruksi pintu, hingga ruang wiring perlu diperhatikan sejak awal perancangan panel.

Salah satu tipe enclosure yang banyak digunakan untuk kebutuhan panel di dinding adalah Box Panel Wall Mounting. Tipe ini dipasang pada permukaan dinding sehingga tidak membutuhkan area lantai seperti free standing.







Apa Itu Box Panel Listrik?

Box Panel Listrik adalah enclosure yang digunakan untuk menempatkan, melindungi, dan mengorganisir kompone-komponen listrik di dalam suatu sistem instalasi.

Bentuk dan ukurannya sangat beragam. Ada box panel berukuran kecil untuk rangkaian sederhana, enclosure wall mounting untuk panel kontrol dan distribusi, hingga panel free standing berukuran besar untuk kebutuhan industri.

Pemilihan box panel tidak seharusnya hanya berdasarkan apakah semua komponen “muat” di dalamnya. Teknisi perlu juga mempertimbangkan ruang untuk pemasangan, jalu kabel, sirkulasi panas, maintenance, serta kemungkinan penambahan komponen di kemudian hari.

Dengan kata lain, Box Panel Listrik merupakan bagian dari desain panel, bukan sekedar wadah untuk komponen





Fungsi Box Panel Listrik

Secara umum, box panel memiliki beberapa fungsi penting.



1. Melindungi Komponen Listrik

Panel listrik yang dirancang dengan baik akan memiliki susunan komponen dan jalur kabel yang lebih teratur. Hal tersebut memudahkan teknisi ketika melakukan pemeriksaan maupun maintenance.



2. Merapikan Instalasi

Panel listrik dirancang dengan baik akan memiliki susunan komponen dan jalur kabel yang lebih teratur. Hal tersebut memudahkan teknisi ketika melakukan pemeriksaan maupun maintenance.



3. Membatasi Akes ke Komponen

Dengan adanya pintu dan sistem penguncian, akses menuju komponen di dalam panel dapat dibuat lebih terkontrol.



4. Menjadi Tempat Pemasangan Komponen

Box panel yang memiliki base plate memberikan permukaan untuk memasang berbagai perangkat sesuai desain panel.



5. Membantu Pengelolaan Wiring

Ukuran enclosure yang tepat menyediakan ruang bagi kabel masuk, kabel keluar, terminal, ducting, dan jalur wiring lainnya.







Apa Itu Box Panel Wall Mounting?

Box Panel Wall Mounting adalah enclosure panel yang dirancang untuk dipasang pada dinding atau permukaan vertikal.

Berbeda dengan box panel free standing yang berdiri di lantai, box panel wall mounting mengandalkan sistem pemasangan pada dinding. Karena itu, jenis ini banyak dipertimbangkan ketika ruang lantai terbatas atau panel perlu ditempatkan dekat dengan mesin dan sistem yang dikontrol.





Kapan Box Panel Wall Mounting Digunakan?

Box Panel Wall Mounting dapat digunakan dalam berbagai kebutuhan, misalnya:

• Panel kontrol mesin
• Panel otomasi
• Panel kontrol motor
• Panel distribusi
• Panel instrumentasi
• Panel kontrol pompa
• Panel kelistrikan gedung
• Panel untuk fasilitas komersial
• Panel pada area industri

Tentu saja, pemilihan model tetap harus mengikuti ukuran komponen, kebutuhan instalasi, lingkungan pemasangan, serta desain sistem secara keseluruhan.





Keuntungan Menggunakan Box Panel Wall Mounting

Salah satu keuntungan utamanya adalah penggunaan ruang yang lebih efisien. Panel ditempatkan pada dinding sehingga area lantai tetap dapat digunakan untuk mesin, peralatan, maupun aktivitas teknis.

Selain itu, panel wall mounting juga dapat ditempatkan relatif dekat dengan mesin atau peralatan yang dikontrol. Hal ini dapat membantu membuat jalur kabel lebih terorganisir, selama penempatan dan routing kabel dilakukan sesuai desain instalasi.

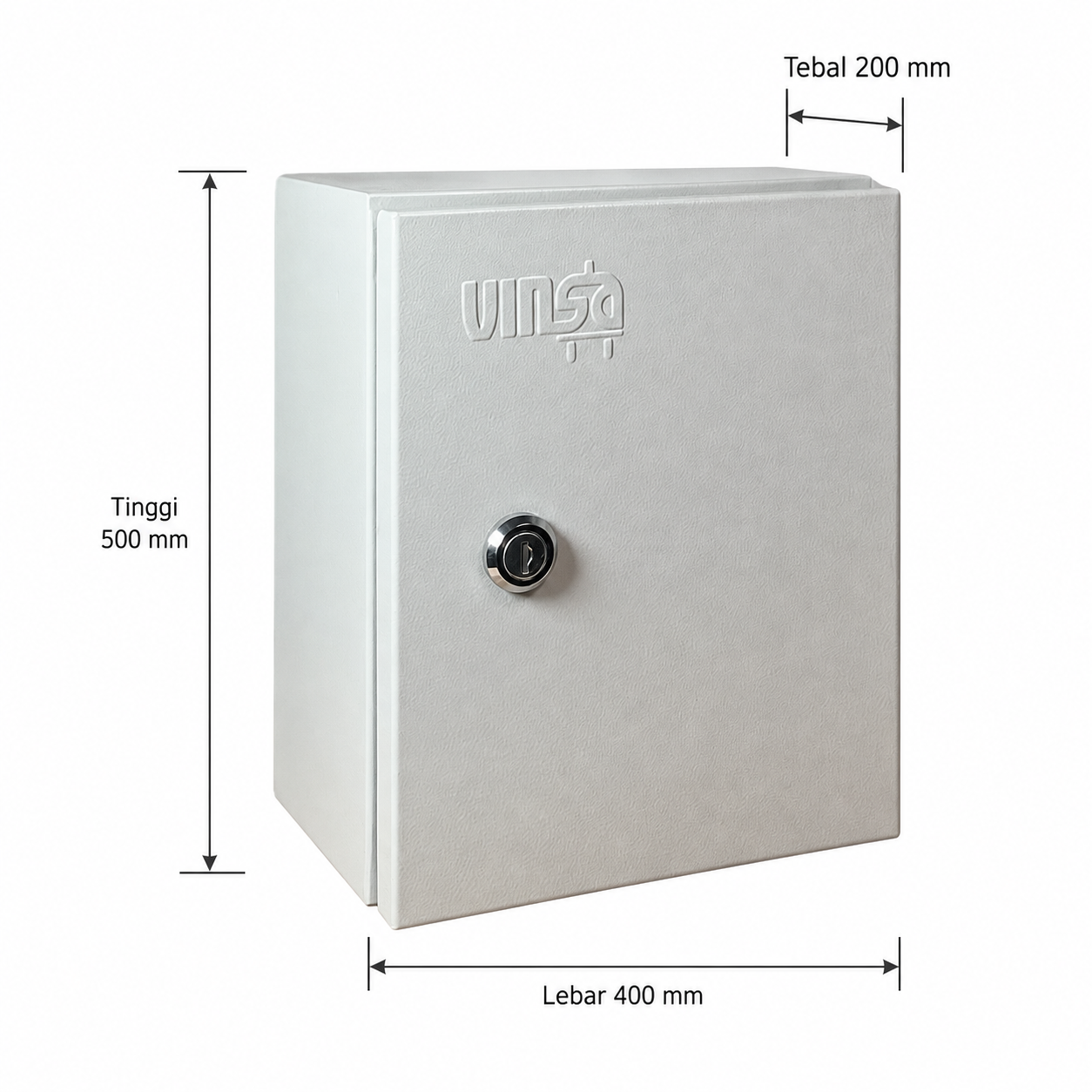

Mengenal Box Panel Wall Mounting Vinsa VHB504020

VHB504020 merupakan metal enclosure / box panel logam dengan konfigurasi wall mounting. Model ini memiliki dimensi 500 mm × 400 mm × 200 mm, menggunakan material steel, finishing powder coating, dan dilengkapi base plate dengan ketebalan 2 mm.





Ukuran VHB504020 500 × 400 × 200 mm

Kode ukuran pada model ini dapat dipahami sebagai:

• Tinggi: 500 mm
• Lebar: 400 mm
• Kedalaman: 200 mm

Dengan ukuran tersebut, VHB504020 berada di antara pilihan enclosure yang lebih compact seperti VHB403020 dan ukuran yang lebih besar seperti VHB604020.

Bagi teknisi, dimensi ini penting karena menentukan seberapa banyak ruang yang tersedia untuk menyusun komponen, wiring, terminal, serta kebutuhan maintenance.

Perlu diperhatikan bahwa dimensi luar enclosure tidak otomatis sama dengan ruang efektif pemasangan seluruh komponen. Layout aktual tetap perlu mempertimbangkan konstruksi pintu, base plate, cable entry, ducting, terminal, dan jarak antar-komponen.







Spesifikasi Box Panel Listrik Vinsa VHB504020

Berikut adalah spesifikasi utama VHB504020 berdasarkan datasheet yang Anda kirimkan dan informasi produk Vinsa.

Parameter	Spesifikasi
Reference Code	VHB504020
Jenis	Box Panel Wall Mounting
Kategori	Metal Enclosure
Tinggi	500 mm
Lebar	400 mm
Kedalaman	200 mm
Material	Steel
Door Type	Plain
Jumlah Pintu	1
Bukaan Pintu	Reversible Left & Right
Lock	3 mm Double-Bar Lock
Finishing	Powder Coating
Warna	White RAL 7035
Proteksi	IP65
Berat Bersih	9,7 kg
Ketebalan Pintu	1,2 mm
Ketebalan Body	1,2 mm
Ketebalan Base Plate	2,0 mm
Installation Type	Wall-Mounting
Base Plate	Included







Fitur Utama Box Panel Vinsa VHB504020

VHB504020 memiliki beberapa fitur yang cukup relevan untuk kebutuhan panel listrik dan panel kontrol.





IP65 untuk Perlindungan Enclosure

Salah satu spesifikasi yang menonjol adalah IP65.

IP atau Ingress Protection merupakan sistem klasifikasi tingkat perlindungan yang diberikan enclosure terhadap masuknya benda asing dan air. Sistem klasifikasi ini diatur dalam IEC 60529.

Namun, teknisi tetap perlu memperhatikan bahwa tingkat proteksi enclosure pada instalasi aktual juga dipengaruhi oleh proses modifikasi dan pemasangan. Misalnya, pembuatan lubang cable gland atau bukaan tambahan harus dilakukan dengan metode dan komponen yang sesuai agar perlindungan enclosure tetap terjaga.





Material Steel

VHB504020 menggunakan material steel.

Material logam memberikan konstruksi enclosure yang sesuai untuk berbagai kebutuhan panel. Karena menggunakan bahan konduktif, aspek grounding body panel juga perlu diperhatikan dalam proses instalasi.





Powder Coating

Permukaan VHB504020 menggunakan finishing powder coating.

Selain memberikan tampilan yang lebih rapi, finishing permukaan menjadi bagian dari konstruksi enclosure yang perlu dipertimbangkan dalam penggunaan panel. Produk menggunakan warna White RAL 7035, sebagaimana tercantum dalam datasheet.





Plain Door dengan Bukaan Reversible

VHB504020 memiliki satu pintu depan dengan tipe Plain.

Salah satu fitur yang menarik untuk teknisi adalah pintunya dapat memiliki bukaan kiri maupun kanan atau reversible left & right door opening.

Fitur ini dapat membantu ketika posisi pemasangan panel memiliki keterbatasan ruang di salah satu sisi.

Sebelum menentukan arah bukaan, teknisi sebaiknya melihat kondisi lokasi pemasangan. Jangan sampai pintu panel sudah terpasang tetapi terbentur mesin, dinding, pipa, kabel tray, atau peralatan lain ketika dibuka.





3 mm Double-Bar Lock

VHB504020 menggunakan 3 mm Double-Bar Lock.

Sistem lock menjadi bagian penting dari enclosure karena membantu menjaga pintu tetap tertutup dan membatasi akses menuju komponen di dalam panel.

Untuk instalasi industri, kontrol akses terhadap panel juga dapat membantu mengurangi risiko komponen disentuh oleh pihak yang tidak berkepentingan.





Base Plate 2 mm pada VHB504020

Salah satu bagian penting dari box panel listrik adalah base plate atau pelat dasar.

Pada VHB504020, base plate memiliki ketebalan 2,0 mm dan termasuk dalam kelengkapan produk





Apa Fungsi Base Plate pada Box Panel?

Base plate menjadi permukaan tempat berbagai komponen panel dapat dipasang.

Dalam proses fabrikasi panel, teknisi dapat melakukan layout terlebih dahulu pada base plate sebelum seluruh enclosure dipasang pada lokasi final.

Dengan demikian, pekerjaan seperti penentuan posisi komponen, drilling, pemasangan ducting, terminal, maupun perangkat lainnya dapat direncanakan dengan lebih sistematis.





Komponen yang Dapat Dipasang

Secara umum, base plate pada enclosure dapat digunakan untuk memasang berbagai komponen seperti:

• MCB
• MCCB
• Contactor
• Thermal overload relay
• Relay
• Terminal block
• Power supply
• PLC
• Inverter
• Fuse
• Komponen kontrol lainnya

Namun, daftar tersebut bukan berarti seluruh komponen tersebut pasti dapat dipasang bersamaan pada VHB504020.

Teknisi tetap perlu menghitung dimensi aktual komponen, jarak antar-komponen, kebutuhan wiring, heat dissipation, cable entry, dan ruang maintenance.







Kelengkapan Box Panel Vinsa VHB504020

Selain enclosure, datasheet VHB504020 mencantumkan beberapa komponen yang termasuk dalam paket produk.



• 1 Box Metal Panel

Produk utama berupa satu unit metal box panel.



• 1 Base Plate

Base plate menjadi permukaan pemasangan komponen di dalam enclosure.



• 1 Cable Grounding

Kabel grounding termasuk dalam kelengkapan berdasarkan datasheet produk.



• 1 Set Bolt & Nuts

Datasheet juga mencantumkan satu set baut dan mur.



• 1 Set Metal Cover

Terdapat satu set metal cover dalam kelengkapan produk.



• 2 Points Grounding Cable

VHB504020 juga dilengkapi 2 titik kabel grounding sebagaimana tercantum dalam datasheet.







Pentingnya Grounding pada Box Panel Listrik

Karena VHB504020 menggunakan material steel, grounding enclosure merupakan salah satu hal yang perlu diperhatikan ketika panel dipasang.

Grounding pada enclosure berkaitan dengan penyediaan jalur pembumian untuk bagian logam panel sesuai desain sistem proteksi instalasi.





Mengapa Body Panel Perlu Diperhatikan?

Body panel berbahan logam merupakan bagian konduktif yang tidak dimaksudkan sebagai penghantar normal dalam kondisi operasi.

Karena itu, teknisi perlu memastikan koneksi grounding dilakukan dengan benar sesuai desain dan ketentuan instalasi yang berlaku.





Grounding Cable pada VHB504020

Pada datasheet, VHB504020 dicantumkan memiliki grounding cable serta dua titik grounding.

Hal tersebut menjadi salah satu detail yang perlu diperhatikan ketika teknisi melakukan instalasi enclosure.

Namun, keberadaan kabel grounding bawaan bukan berarti seluruh sistem pembumian instalasi otomatis sudah selesai. Sistem grounding panel tetap harus terhubung dengan sistem pembumian instalasi yang dirancang secara keseluruhan.







Cara Memilih Ukuran Box Panel Listrik

Memilih box panel sebaiknya tidak hanya berdasarkan jumlah komponen.

Ada beberapa hal yang perlu diperhitungkan.





Hitung Jumlah dan Dimensi Komponen

Mulailah dengan membuat daftar komponen yang akan digunakan.

Catat dimensi setiap komponen, kemudian buat layout awal pada base plate.

Contohnya, jika panel membutuhkan MCCB, beberapa contactor, overload relay, terminal block, power supply, PLC, dan ducting, semuanya perlu diperhitungkan sejak awal.





Perhitungkan Ruang Wiring

Komponen yang terlihat kecil dapat membutuhkan ruang kabel yang cukup besar.

Terminal, bending kabel, cable gland, lug, dan jalur masuk-keluar kabel semuanya membutuhkan ruang.

Karena itu, jangan memilih enclosure yang ukurannya pas dengan komponen tetapi hampir tidak memiliki ruang wiring.





Sisakan Ruang untuk Maintenance

Teknisi membutuhkan ruang untuk melakukan pemeriksaan dan perbaikan.

Panel yang terlalu padat mungkin terlihat efisien dari sisi ukuran, tetapi dapat menyulitkan pekerjaan maintenance.





Pertimbangkan Kemungkinan Pengembangan

Jika panel berpotensi mengalami penambahan komponen, ruang tambahan sebaiknya sudah dipertimbangkan sejak awal.

Dengan demikian, teknisi tidak perlu langsung mengganti enclosure hanya karena sistem mengalami sedikit pengembangan.







Pilihan Ukuran Box Panel Wall Mounting Vinsa

VHB504020 bukan satu-satunya pilihan dalam seri Box Panel Wall Mounting Vinsa.

Vinsa menyediakan beberapa ukuran yang dapat disesuaikan dengan kebutuhan ruang komponen. Situs resmi Vinsa menampilkan pilihan dari VHB252015 hingga VHB1208030.

Berikut pilihan ukurannya berdasarkan data pricelist yang Anda kirimkan dan daftar produk Vinsa:

Reference Code	Tinggi	Lebar	Tebal/Kedalaman	Berat
VHB252015	250 mm	200 mm	150 mm	3,1 kg
VHB403020	400 mm	300 mm	200 mm	6,5 kg
VHB504020	500 mm	400 mm	200 mm	9,7 kg
VHB604020	600 mm	400 mm	200 mm	11,4 kg
VHB604025	600 mm	400 mm	250 mm	12,4 kg
VHB705020	700 mm	500 mm	200 mm	16,5 kg
VHB806020	800 mm	600 mm	200 mm	24,5 kg
VHB806030	800 mm	600 mm	300 mm	27,1 kg
VHB1008025	1000 mm	800 mm	250 mm	40 kg
VHB1008030	1000 mm	800 mm	300 mm	41,8 kg
VHB1208030	1200 mm	800 mm	300 mm	49,3 kg







Memilih antara VHB403020, VHB504020, dan VHB604020

Ketiga model ini menarik untuk dibandingkan karena kedalamannya sama-sama 200 mm, tetapi tinggi dan lebarnya berbeda.

Model	Dimensi	Berat	Gambaran kebutuhan
VHB403020	400×300×200 mm	6,5 kg	Kebutuhan panel lebih compact
VHB504020	500×400×200 mm	9,7 kg	Kebutuhan ruang panel menengah
VHB604020	600×400×200 mm	11,4 kg	Membutuhkan ruang vertikal lebih besar





Kapan Memilih VHB403020?

VHB403020 dapat dipertimbangkan ketika jumlah komponen dan kebutuhan wiring masih relatif compact.

Ukurannya 400×300×200 mm dengan berat 6,5 kg.





Kapan Memilih VHB504020?

VHB504020 dapat dipertimbangkan ketika kebutuhan ruang sudah lebih besar dibanding enclosure 400×300×200 mm, tetapi belum membutuhkan tinggi 600 mm.

Ukuran 500×400×200 mm memberikan dimensi yang berbeda dari VHB403020, sementara kedalamannya tetap 200 mm.





Kapan Memilih VHB604020?

Jika layout membutuhkan ruang vertikal tambahan, VHB604020 memiliki ukuran 600×400×200 mm dengan berat 11,4 kg.

Pemilihannya tetap harus berdasarkan kebutuhan aktual panel, bukan sekadar memilih ukuran yang lebih besar.







Aplikasi Box Panel Listrik VHB504020

Dengan ukuran 500×400×200 mm, VHB504020 dapat menjadi salah satu opsi enclosure untuk berbagai kebutuhan panel.





Panel Kontrol Mesin

Pada mesin industri, panel kontrol dapat berisi contactor, relay, overload relay, terminal, power supply, serta komponen kontrol lainnya.

VHB504020 dapat dipertimbangkan apabila ukuran dan jumlah komponen sesuai dengan ruang yang tersedia.





Panel Kontrol Motor

Panel motor biasanya membutuhkan perangkat proteksi dan kontrol seperti circuit breaker, contactor, overload relay, terminal, dan perangkat pendukung.

Dalam aplikasi seperti ini, layout harus memperhatikan pemisahan dan pengaturan jalur power serta control.





Panel Otomasi

Panel otomasi dapat membutuhkan PLC, power supply, relay, terminal block, dan perangkat komunikasi.

Karena perangkat kontrol dapat membutuhkan wiring yang cukup banyak, ruang internal harus direncanakan sebelum menentukan enclosure.





Panel Distribusi

Untuk panel distribusi, teknisi harus memperhitungkan dimensi perangkat proteksi, incoming, outgoing, busbar atau terminal, serta jalur kabel.

Tidak semua panel distribusi akan cocok menggunakan ukuran 500×400×200 mm. Penentuan ukuran harus berdasarkan desain kelistrikan dan perangkat yang digunakan.





Panel Instrumentasi

Enclosure wall mounting juga dapat digunakan untuk menempatkan berbagai perangkat kontrol dan instrumentasi, selama spesifikasi dan ruang enclosure sesuai kebutuhan aplikasi.







Tips Layout Komponen di Dalam VHB504020

Setelah menentukan ukuran box panel, pekerjaan berikutnya adalah membuat layout.





Pisahkan Area Power dan Control

Jika panel memiliki rangkaian power dan control, penempatan komponen perlu dirancang agar jalur kabel lebih teratur.

Pemisahan tersebut juga dapat membantu teknisi ketika melakukan troubleshooting.





Atur Komponen Berdasarkan Alur Wiring

Komponen sebaiknya disusun berdasarkan hubungan fungsionalnya.

Misalnya, komponen incoming ditempatkan pada area yang memudahkan jalur menuju perangkat proteksi dan selanjutnya menuju rangkaian distribusi atau beban.





Hindari Wiring Terlalu Padat

Wiring yang terlalu padat dapat menyulitkan pemeriksaan.

Selain itu, teknisi membutuhkan ruang untuk melepas dan memasang kabel ketika melakukan maintenance.





Berikan Label

Label pada kabel, terminal, dan komponen dapat membantu proses troubleshooting.

Panel yang rapi bukan hanya terlihat bagus, tetapi juga mempermudah teknisi memahami rangkaian.





Sisakan Ruang untuk Maintenance

Jangan memenuhi seluruh area base plate hanya karena secara fisik komponen masih dapat dipasang.

Sisakan ruang yang cukup agar teknisi tetap dapat bekerja dengan nyaman ketika melakukan pemeriksaan.







Hal yang Perlu Diperhatikan Sebelum Memasang VHB504020

Sebelum memasang box panel listrik VHB504020, beberapa hal berikut perlu diperiksa.





Pastikan Kondisi Dinding

Karena VHB504020 merupakan tipe wall mounting dan memiliki berat bersih 9,7 kg, teknisi perlu memastikan permukaan pemasangan mampu mendukung enclosure beserta komponen yang akan dipasang di dalamnya.

Beban akhir panel tentu akan lebih besar daripada berat enclosure kosong.





Tentukan Ketinggian Pemasangan

Posisi panel harus memungkinkan pintu dibuka dan komponen di dalamnya dapat diakses.

Hindari pemasangan pada posisi yang terhalang mesin, pipa, cable tray, atau objek lain.





Perhatikan Arah Bukaan Pintu

VHB504020 memiliki pintu dengan bukaan reversible kiri dan kanan.

Manfaatkan fitur tersebut dengan menyesuaikan posisi panel terhadap kondisi lokasi.





Tentukan Cable Entry

Sebelum melakukan drilling, tentukan jalur kabel masuk dan keluar.

Penempatan cable gland harus mempertimbangkan:

• Posisi komponen
• Jalur wiring
• Arah kabel
• Ruang bending kabel
• Posisi terminal
• Kemudahan maintenance





Perhatikan IP65 Setelah Modifikasi

Spesifikasi IP65 merupakan karakteristik enclosure. Namun setelah dilakukan drilling atau pemasangan aksesori, teknisi perlu memastikan metode pemasangan tidak mengurangi tingkat perlindungan yang dibutuhkan.

Pemilihan cable gland, seal, gasket, dan metode pemasangan perlu disesuaikan dengan kebutuhan instalasi.

IEC 60529 merupakan standar yang digunakan untuk klasifikasi tingkat perlindungan enclosure melalui IP Code.







Mengapa Ukuran Box Panel Tidak Boleh Dipilih Sembarangan?

Kesalahan dalam menentukan ukuran enclosure dapat menimbulkan berbagai masalah ketika panel mulai dirakit.

Jika terlalu kecil, teknisi dapat mengalami kesulitan saat:

• Memasang komponen
• Menarik kabel
• Membuat bending kabel
• Melakukan maintenance
• Menambah komponen
• Mengatur ducting

Sebaliknya, enclosure yang terlalu besar juga tidak selalu menjadi pilihan yang tepat.

Ukuran enclosure yang lebih besar berarti membutuhkan area pemasangan lebih luas, bobot lebih besar, dan biaya yang dapat berbeda.

Karena itu, prinsip yang lebih tepat adalah memilih enclosure berdasarkan kebutuhan desain panel, bukan sekadar memilih ukuran terbesar yang tersedia.







VHB504020 untuk Kebutuhan Panel Teknisi

Bagi teknisi, spesifikasi enclosure perlu dilihat secara keseluruhan.

VHB504020 tidak hanya memiliki dimensi 500×400×200 mm. Datasheet juga menunjukkan kombinasi fitur berupa:

• Material steel
• Powder coating
• IP65
• Plain door
• Reversible hinge door
• 3 mm double-bar lock
• Base plate 2 mm
• Grounding cable
• Dua titik grounding
• Baut dan mur
• Metal cover

Keseluruhan fitur tersebut membuat VHB504020 dapat dipertimbangkan sebagai enclosure untuk berbagai desain panel wall mounting, dengan catatan konfigurasi komponen dan lingkungan pemasangan sesuai dengan spesifikasinya







FAQ

Apa itu Box Panel Vinsa VHB504020?

Vinsa VHB504020 adalah metal enclosure tipe wall mounting dengan dimensi 500×400×200 mm. Produk ini memiliki material steel, finishing powder coating, base plate 2 mm, dan spesifikasi IP65.



Berapa ukuran Box Panel VHB504020?

Ukuran VHB504020 adalah:

500 mm tinggi × 400 mm lebar × 200 mm kedalaman.



Berapa berat Box Panel VHB504020?

Berat bersih VHB504020 adalah 9,7 kg berdasarkan datasheet produk.



Apakah VHB504020 menggunakan IP65?

Ya. VHB504020 termasuk seri Box Panel Wall Mounting IP65 Vinsa.



Apa material VHB504020?

Material yang digunakan adalah steel. Permukaannya menggunakan finishing powder coating dengan warna White RAL 7035.



Apakah VHB504020 sudah dilengkapi base plate?

Ya. VHB504020 dilengkapi base plate dengan ketebalan 2,0 mm.



Apakah pintu VHB504020 bisa dibuka dari kiri dan kanan?

Datasheet mencantumkan Reversible Left & Right Door Opening, sehingga konfigurasi bukaan pintu dapat disesuaikan kiri atau kanan.



Apakah VHB504020 cocok untuk panel kontrol?

VHB504020 dapat dipertimbangkan untuk panel kontrol selama dimensi komponen, kebutuhan wiring, layout, dan kondisi lingkungan sesuai dengan enclosure tersebut.



Apa perbedaan VHB504020 dan VHB604020?

Perbedaan utamanya adalah dimensi. VHB504020 berukuran 500×400×200 mm dengan berat 9,7 kg, sedangkan VHB604020 berukuran 600×400×200 mm dengan berat 11,4 kg.







Kesimpulan

Box panel listrik merupakan salah satu bagian penting dalam perancangan panel karena berfungsi sebagai enclosure untuk melindungi dan mengorganisir berbagai komponen listrik.

Untuk kebutuhan pemasangan pada dinding, box panel wall mounting menjadi salah satu pilihan yang dapat digunakan ketika instalasi membutuhkan enclosure vertikal tanpa menggunakan area lantai.

Salah satu pilihannya adalah Vinsa VHB504020, dengan ukuran 500×400×200 mm dan berat bersih 9,7 kg. Produk ini menggunakan material steel, finishing powder coating, pintu plain satu daun, reversible left & right door opening, 3 mm double-bar lock, serta base plate dengan ketebalan 2 mm.

VHB504020 juga memiliki spesifikasi IP65 dan dilengkapi sejumlah komponen seperti grounding cable, dua titik grounding, bolt & nuts, serta metal cover.

Bagi teknisi, pemilihan VHB504020 sebaiknya tetap dilakukan berdasarkan layout panel secara keseluruhan. Jumlah komponen, ukuran perangkat, kebutuhan wiring, posisi cable entry, ruang maintenance, kondisi lokasi, serta sistem grounding perlu diperhitungkan sebelum enclosure dipasang.

Jika kebutuhan ruang berbeda, Vinsa juga menyediakan pilihan ukuran lain seperti VHB403020, VHB604020, VHB604025, VHB705020, VHB806020, VHB806030, VHB1008025, VHB1008030, hingga VHB1208030.

Jadi, ketika mencari box panel listrik 500×400×200 mm, Vinsa VHB504020 dapat menjadi salah satu opsi yang perlu dipertimbangkan untuk kebutuhan enclosure wall mounting, khususnya ketika spesifikasi, ukuran, dan konfigurasi panel sesuai dengan kebutuhan instalasi.

Untuk mengetahui harga, stok, dan pilihan ukuran box panel Vinsa lainnya, Anda dapat menghubungi tim ATS Tekno / Listrik Online untuk mendapatkan informasi produk sesuai kebutuhan proyek Anda.
