Apa Itu MCCB?

Dalam sebuah instalasi listrik, baik pada gedung komersial, pabrik, rumah sakit, pusat data, maupun fasilitas industri lainnya, sistem proteksi memegang peranan yang sangat penting. Gangguan seperti beban lebih (overload), hubung singkat (short circuit), hingga kegagalan instalasi dapat menyebabkan kerusakan peralatan, menghentikan proses produksi, bahkan menimbulkan risiko kebakaran. Oleh karena itu, setiap sistem distribusi listrik memerlukan perangkat pengaman yang mampu mendeteksi gangguan dan memutus aliran listrik secara cepat serta aman.



Salah satu perangkat proteksi yang paling banyak digunakan pada sistem distribusi tenaga listrik adalah MCCB (Molded Case Circuit Breaker). Dibandingkan dengan MCB (Miniature Circuit Breaker), MCCB dirancang untuk menangani arus yang lebih besar sehingga banyak diaplikasikan pada panel distribusi utama, panel sub distribusi, panel motor, panel pompa, hingga panel mesin industri.



MCCB merupakan pemutus sirkuit berkapasitas menengah hingga besar yang ditempatkan di dalam housing berbahan molded case atau material isolasi berkualitas tinggi. Konstruksi ini membuat MCCB mampu memberikan perlindungan terhadap arus lebih dan hubung singkat sekaligus memiliki daya tahan mekanis yang baik untuk penggunaan jangka panjang.



Selain berfungsi sebagai perangkat proteksi, MCCB juga sering digunakan sebagai sakelar utama (main switch) pada panel listrik karena mampu melakukan proses pemutusan dan penyambungan arus listrik dengan aman sesuai standar internasional.



Sering berkembangnya dunia industri dan otomasi, penggunaan MCCB tidak hanya terbatas sebagai pemutus arus manual. Saat ini, berbagai aksesoris seperti Auxiliary Contact, Alarm Contact, Shunt Release, Under Voltae Relase, hingga Rotary Handle memungkinkan MCCB diintegrasikan dengan PLC, Building Management System (BMS), SCADA, maupun sistem proteksi otomatis lainnya. Dengan demikian, MCCB menjadi salah satu komponen utama dalam menciptakan sistem distribusi listrik yang aman, efisien, dan mudah dipantau.





Mengapa MCCB Menjadi Komponen Penting Dalam Panel Listrik Industri?

Sistem distribusi listrik pada lingkungan industri memiliki karakteristik beban yang jauh lebih besar dibandingkan instalasi listrik rumah tangga. Motor listrik, mesin produksi, HVAC, pompa, kompresor, hingga transformator bekerja secara bersamaan dan membutuhkan suplai daya yang stabil. Apabila terjadi gangguan pada salah satu jalur distribusi tanpa adanya sistem proteksi yang memadai, kerusakan dapat menyebar ke peralatan lain dan mengakibatkan penghentian operasional.



Karena alasan tersebut, MCCB menjadi salah satu perangkat proteksi yang hampir selalu ditemukan pada panel listrik industri.



Proteksi Terhadap Hubung Singkat (Short Circuit)

Hubung singkat merupakan salah satu gangguan listrik yang paling berbahaya karena menghasilkan arus yang sangat besar dalam waktu singkat. Jika tidak segera diputus, kondisi ini dapat merusak jalur kabel, busbas, panel listrik, hingga peralatan produksi.



MCCB dirancang untuk mendeteksi arus hubung singkat melalui mekanisme magnetic trip, kemudian memutus rangkaian dalam waktu syang sangat cepat, sehingga kerusakan dapat diminimalkan.



Proteksi Beban Lebih (Overload)

Selain hubung singkat, kondisi overload juga sering terjadi akibat penggunaan beban yang melebihi kapasitas penghantar atau peralatan listrik. Apabila dibiarkan berlangsung secara terus-menerus, suhu kabel akan meningkatkan dan mempercepat kerusakan isolasi.



MCCB menggunakan mekanisme thermal trip yang akan memutus aliran listrik ketika arus melebihi batas nominal dalam periode tertentu. Dengan demikian, kabel maupun peralatan listrik tetap terlindungi dari panas berlebih.



Menjaga Keandalan Sistem Distribusi

Pada fasilitas  industri modern, kontinuitas suplai listrik sangat menentukan produktivitas. Gangguan kecil yang tidak segera ditangani dapat menyebabkan berhentinya lini produksi, meningkatkan waktu henti (downtime), dan menimbulkan kerugian operasional.



Penggunaan MCCB membantu menjaga keandalan sistem distribusi dengan memutus hanya bagian instalasi yang mengalami gangguan, sehingga area lain tetap dapat beroperasi secara normal.



Meminimalkan Downtime Produksi

Setiap menit penghentian produksi dapat berdampak pada keterlambatan pengiriman, meningkatnya biaya operasional, hingga penurunan produktivitas perusahaan. Dengan kemampuan proteksi yang cepat dan akurat, MCCB membantu mengurangi risiko downtime akibat gangguan kelistrikan.



Meningkatkan Keselamatan Operator dan Peralatan

Keselamatan kerja merupakan prioritas utama dalam setiap instalasi listrik. MCCB tidak hanya melindungi kabel dan peralatan, tetapi  juga membantu mengurangi risiko sengatan listrik, percikan api (arc flash), maupun kebakaran akibat gangguan kelistrikan.



Oleh karena itu, pemilihan MCCB yang sesuai dengan kapasitas sistem menjadi langkah penting dalam membangun instalasi listrik yang aman, andal, dan memenuhi standar keselamatan.





Bagaimana Cara Kerja MCCB?

Meskipun terlihat sederhana dari luar, MCCB memiliki mekanisme internal yang dirancang untuk memberikan perlindungan terhadap berbagai jenis gangguan listrik. Di dalam satu perangkat terdapat beberapa sistem proteksi yang bekerja secara otomatis sesuai dengan kondisi jaringan listrik.



Thermal Protection (Perlindungan Beban Lebih)

Thermal protection bekerja menggunakan elemen bimetal yang akan melengkung ketika dialiri arus melebih nilai nominal dalam jangka waktu tertentu. Semakin besar arus yang mengalir, semakin cepat bimetal mengalami deformasi hingga akhirnya mengaktifkan mekanisme trip.



Sistem ini dirancang untuk melindungi kabel dan peralatan dari kerusakan akibat panas berlebih yang terjadi karena beban berlebih secara terus-menerus.



Magnetic Protection (Perlindungan Hubung Singkat)

Ketika terjadi hubung singkat, arus listrik meningkat secara drastis dalam waktu yang sangat singkat. Pada kondisi ini, kumparan elektromagnetik di dalam MCCB akan menghasilkan gaya magnet yang cukup besar untuk langsung mengaktifkan mekanisme pemutusan kontak.



Karena proses ini berlangsung hampir seketika, kerusakan akibat aurs hubung singkat dapat diminimalkan sebelum mencapai tingkat yang membahayakan sistem.



Mekanisme Pemutusan Arus

Setelah salah satu sistem proteksi aktif, mekanisme pegas di dalam MCCB akan membuka kontak utama dengan cepat, sehingga aliran listrik terputus. Proses ini dilakukan secara mekanis untuk memastikan pemutusan tetap berlangsung meskipun terjadi gangguan pada sumber daya listrik.



Arc Extinguishing Chamber

Saat kontak utama terbuka, biasanya akan muncul busur api (electirc ar) akibat energi listrik yang masih mengalir. Untuk menghindari kerusakan kontak maupun risiko kebakaran, MCCB dilengkapi arc chamber yang berfungsi memecah dan memadamkan busur api tersebut.



Teknologi ini memungkinkan MCCB bekerja secara aman meskipun harus memutus arus yang sangat besar pada sistem distribusi listrik industri.

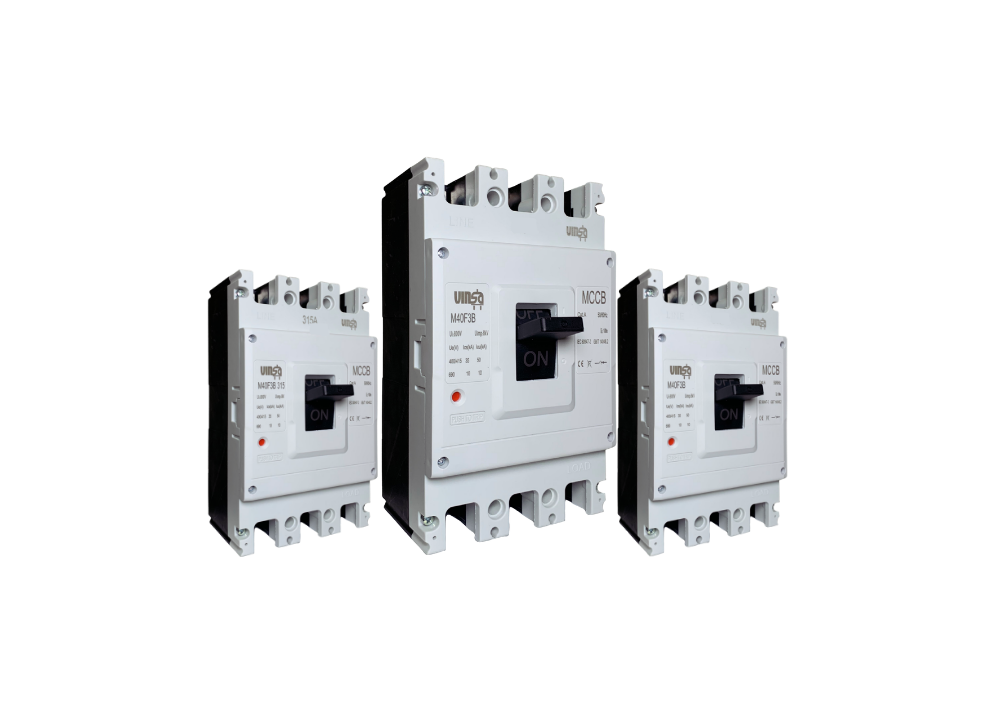

Mengenal MCCB Basic Series M40F3B315

MCCB Basic Series M40F3B315 termasuk dalam Frame Size 400A (M40F Frame) sehingga masih memiliki ruang kapasitas untuk berbagai pilihan arus dalam satu frame yang sama. Hal ini memberikan fleksibilitas bagi perancang panel listrik karena apabila kebutuhan beban berubah, pengguna masih dapat memilih varian arus lain dalam sering yang sama tanpa harus mengubah dimensi panel secara signifikan.



Dari sisi konstruksi, MCCB ini menggunakan desain Fixed Type dengan konfigurasi 3 Pole (3P) yang umum digunakan pada sistem distribusi listrik tiga fasa. Konstruksi bodinya dibuat kokoh menggunakan material isolasi berkualitas tinggi, sehingga mampu memberikan perlindungan mekanis sekaligus menjaga kestabilan performa pada berbagai kondisi lingkungan industri.



Salah satu keunggulan utama dari MCCB Basic Series M40F3B315 adalah penggunaan Thermal Magnetic Trip Unit. Teknologi ini menggabungkan dua metode proteksi dalam satu perangkat, yaitu proteksi thermal untuk mendeteksi beban lebih yang terjadi secara bertahap serta proteksi magnetic yang bekerja sangat cepat ketika terjadi arus hubung singkat. Kombinasi kedua sistem tersebut menjadikan MCCB mampu memberikan perlindungan yang andal terhadap jaringan distribusi listrik maupun peralatan yang terhubung di dalamnya.



Selain itu, MCCB ini memiliki Breaking Capacity (Icu) sebesar 35kA, sehingga mampu memutus arus gangguan yang tinggi tanpa mengalami kerusakan pada mekanisme internalnya. Nilai breaking capacity yang besar sangat penting terutama pada panel distribusi utama maupun panel dengan potensi arus hubung singkat yang tinggi.



MCCB Basic Series M40F3B315 juga telah dirancang sesuai dengan IEC 60947-2, yaitu standar internasional yang mengatur persyaratan teknis untuk Low Voltage Circuit Breaker. Dengan memenuhi standar tersebut, MCCB memiliki karakteristik proteksi, kemampuan pemutusan, serta keamanan operasional yang sesuai dengan kebutuhan instalasi listrik modern.



Berkat kombinasi kapasitas arus yang besar, kemampuan pemutusan hingga 35kA, konstruksi yang kokoh, serta kompatibilitas dengan berbagai aksesori tambahan, MCCB Basic Series M40F3B315 sangat sesuai digunakan sebagai perangkat proteksi pada panel distribusi listrik di berbagai sektor industri maupun bangunan komersial.





Spesifikasi Lengkap MCCB Basic Series M40F3B315

Sebelum menentukan MCCB yang akan digunakan pada sebuah panel listrik, teknisi maupun perancang panel perlu memahami spesifikasi teknisnya secara menyeluruh. Informasi seperti arus nominal, jumlah pole, kapasitas pemutusan, tegangan kerja, hingga standar yang digunakan akan sangat berpengaruh terhadap keamanan serta keandalan sistem distribusi listrik.



Berikut merupakan spesifikasi umum MCCB Basic Series M40F3B315 berdasarkan datasheet produk.

Parameter	Spesifikasi
Model	M40F3B315
Series	Basic Series
Frame Size	400AF
Rated Current (In)	315A
Number of Pole	3 Pole
Rated Operational Voltage (Ue)	Hingga 690VAC
Rated Insulation Voltage (Ui)	1000VAC
Rated Impulse Withstand Voltage (Uimp)	8kV
Frequency	50/60 Hz
Breaking Capacity (Icu)	35kA
Breaking Capacity (Ics)	Mengacu pada datasheet
Trip Type	Thermal Magnetic
Installation	Fixed Type
Connection	Front Connection
Standard	IEC 60947-2
Mechanical Life	Hingga 20.000 operasi
Electrical Life	Hingga 8.000 operasi
Protection	Overload & Short Circuit







Fitur Unggulan MCCB Basic Series M40F3B315

Selain memiliki spesifikasi yang sesuai untuk kebutuhan distribusi listrik industri, MCCB Basic Series M40F3B315 juga menawarkan berbagai fitur yang mendukung keamanan, keandalan, serta kemudahan instalasi. Fitur-fitur tersebut menjadikan MCCB ini sebagai salah satu pilihan yang tepat untuk berbagai aplikasi panel listrik tegangan rendah.



Breaking Capacity 35kA

Salah satu parameter penting dalam memilih MCCB adalah Breaking Capacity atau kemampuan pemutusan arus hubung singkat. MCCB Basic Series M40F3B315 memiliki nilai Icu sebesar 35kA, sehingga mampu memutus arus gangguan yang tinggi dengan aman tanpa merusak mekanisme internal breaker.



Kemampuan ini sangat penting pada sistem distribusi yang memiliki tingkat arus hubung singkat cukup besar, seperti panel utama gedung bertingkat, fasilitas industri, maupun pusat distribusi tenaga listrik.



Thermal Magnetic Trip Unit

MCCB menggunakan kombinasi proteksi thermal dan magnetic dalam satu perangkat. Proteksi thermal bekerja saat terjadi beban lebih yang berlangsung dalam waktu tertentu, sedangkan proteksi magnetic akan bekerja secara instan ketika terjadi hubung singkat.



Kombinasi keduanya memberikan perlindungan yang lebih akurat terhadap berbagai jenis gangguan listrik.



Frame Size 400AF

Seri M40F menggunakan Frame 400 Ampere, sehingga tersedia beberapa pilihan arus nominal dalam dimensi fisik yang sama.



Hal ini memberikan keuntungan bagi pembuat panel karena desain panel dapat tetap digunakan ketika kapasitas arus perlu ditingkatkan tanpa mengubah tata letak pemasangan.

Desain Fixed Type yang Kokoh

MCCB Basic Series M40F3B315 menggunakan tipe Fixed Mounting dengan terminal depan (Front Connection). Desain ini memberikan kemudahan instalasi sekaligus memastikan koneksi listrik tetap kuat dan stabil selama beroperasi.



Material casing berbahan isolasi berkekuatan tinggi juga membantu melindungi komponen internal dari benturan mekanis maupun pengaruh lingkungan kerja.



Memenuhi Standar IEC 60947-2

Seluruh karakteristik proteksi, kemampuan pemutusan, serta pengujian produk telah dirancang mengikuti standar IEC 60947-2 sehingga dapat digunakan pada berbagai sistem distribusi listrik sesuai standar internasional.



Standar ini menjadi salah satu indikator penting bahwa MCCB telah melalui serangkaian pengujian performa dan keselamatan sebelum digunakan pada instalasi listrik.



Umur Operasi yang Panjang

Selain memiliki kemampuan proteksi yang baik, MCCB Basic Series M40F3B315 juga dirancang dengan umur mekanis yang panjang sehingga mampu melakukan ribuan kali operasi ON-OFF tanpa mengurangi performa mekanismenya.



Hal ini menjadikan MCCB cocok digunakan pada instalasi industri yang membutuhkan keandalan tinggi dan biaya perawatan yang lebih rendah.







Pilihan Range Arus MCCB Basic Frame M40F

Salah satu keunggulan dari MCCB Basic Series Frame M40F adalah tersedianya beberapa pilihan arus nominal dalam satu ukuran frame yang sama. Dengan menggunakan frame 400AF, pengguna dapat memilih kapasitas arus sesuai kebutuhan sistem distribusi listrik tanpa perlu mengubah dimensi panel maupun tata letak pemasangan.



Hal ini memberikan fleksibilitas yang tinggi, terutama bagi kontraktor panel, konsultan listrik, maupun tim maintenance yang sering menangani proyek dengan kapasitas beban yang berbeda-beda.



Berikut merupakan pilihan arus yang tersedia pada Frame M40F Basic Series.

Model	Frame Size	Pole	Arus Nominal	Breaking Capacity
M40F3B315	400AF	3 Pole	315A	35kA
M40F3B350	400AF	3 Pole	350A	35kA
M40F3B400	400AF	3 Pole	400A	35kA

Seluruh tipe di atas menggunakan konstruksi mekanis yang sama, sehingga proses instalasi, pemasangan pada panel, maupun penggunaan aksesori tetap seragam. Perbedaan utama hanya terletak pada kapasitas arus nominal yang disesuaikan dengan kebutuhan instalasi.





MCCB M40F3B315 (315A)

Tipe M40F3B315 merupakan pilihan yang ideal untuk sistem distribusi dengan kebutuhan arus hingga 315 Ampere. Kapasitas ini banyak digunakan sebagai proteksi utama pada panel distribusi menengah, panel sub-distribusi, panel mesin produksi, maupun panel utilitas di berbagai sektor industri.



Keunggulan utama tipe ini adalah mampu memberikan perlindungan yang optimal tanpa menggunakan kapasitas arus yang berlebihan, sehingga sistem proteksi tetap bekerja secara efektif ketika terjadi overload maupun short circuit.





MCCB M40F3B350 (350A)

Untuk instalasi yang membutuhkan kapasitas sedikit lebih besar, tersedia tipe M40F3B350 dengan arus nominal 350 Ampere.



MCCB ini cocok digunakan pada panel distribusi dengan penambahan beban di masa mendatang atau pada sistem yang memiliki faktor pertumbuhan konsumsi daya. Dengan memilih kapasitas yang tepat, penggunaan dapat mengungari risiko penggantian MCCB ketika terjadi peningkatan kapasitas instalasi.





MCCB M40F3B400 (400A)

Tipe terbesar pada Frame M40F adalah M40F3B400 dengan kapasitas arus nominal 400 Ampere.



MCCB ini banyak diaplikasikan pada Main Distribution Panel (MDP), panel incoming transformator, panel genset, maupun panel distribusi utama yang mengalami beban dalam jumlah besar. Dengan breaking capacity sebesar 35 kA, MCCB tetap mampu memberikan perlindungan yang andal terhadap gangguan arus hubung singkat pada instalasi listrik industri.







Bagaimana Cara Memilih Range Arus yang Tepat?

Pemilihan arus nominal MCCB sebaiknya tidak hanya didasarkan pada besarnya beban saat ini, tetapi juga mempertimbangkan perkembangan sistem di masa mendatang, Arus nominal yang terlalu kecil dapat menyebabkan MCCB sering mengalami trip, sedangkan kapasitas yang terlalu besar berpotensi mengurangi sensitivitas proteksi terhadap beban lebih.



Beberapa faktor perlu diperhatikan antara lain:

· Total arus beban hasil perhitungan.

· Jenis beban, apakah bersifat resistif, induktif, atau campuran.

· Faktor daya (Power Factor).

· Arus starting motor apabila digunakan untuk panel motor.

· Kemungkinan penambahan beban di masa depan.

· Nilai arus hubung singkat pada lokasi pemasangan.

Dengan mempertimbangkan faktor-faktir tersebut, pemilihan MCCB akan menjadi lebih tepat sehingga sistem distribusi listrik dapat bekerja secara aman, efisien, dan memiliki umur operasional yang lebih panjang.







Accessories MCCB Basic Series yang Kompatibel

Selain berfungsi sebagai perangkat proteksi utama, MCCB Basic Series M40F juga dapat dilengkapi dengan berbagai accessories untuk meningkatkan fungsi kontrol, serta integrasi dengan sistem otomasi. Kehadiran aksesoris ini memungkinkan MCCB tidak hanya bekerja sebagai pemutus arus, tetapi juga menjadi bagian dari sistem kontrol yang lebih modern.



Bagi industri yang menggunakan PLC, SCADA, Building Management System (BMS), maupun sistem monitoring panel, penggunaan aksesoris MCCB menjadi solusi yang sangat efektif untuk meningkatkan keamanan dan efisien operasional.



Berikut beberapa aksesoris yang kompatibel dengan Frame M40Fbeserta fungsinya.





Mengapa Accessories MCCB Dibutuhkan?

Pada instalasi listrik sederhana, MCCB umumnya hanya digunakan untuk memutus dan menghubungkan arus listrik secara manual. Namun, pada sistem distribusi modern, kebutuhan akan monitoring, kontrol jarak jauh, dan integrasi dengan perangkat otomatis semakin meningkat.



Dengan menambahkan aksesoris yang sesuai, MCCB dapat memberikan berbagai fungsi tambahan, seperti:

· Menampilkan status ON, OFF, atau TRIP ke panel indikator.

· Mengirimkan sinyal ke PLC atau SCADA.

· Melakukan trip secara otomatis melalui sinyal eksternal.

· Memutus daya ketika terjadi kondisi darurat (Emergency Shutdown).

· Mencegah peralatan menyala kembali setelah tegangan listrik turun.

· Mengoperasikan MCCB dari luar panel tanpa membuka pintu panel.

Selain meningkatkan keamanan, penggunaan aksesori juga mempermudah proses pemeliharaan, troubleshooting, serta monitoring kondisi sistem distribusi secara real-time.





Jenis Accessories yang Tersedia

Frame M40F mendukung beberapa aksesoris utama, antara lain:

Accessories	Fungsi Utama
Auxiliary Contact	Memberikan informasi posisi ON/OFF MCCB
Alarm Contact	Memberikan sinyal ketika MCCB mengalami trip
Shunt Release	Melakukan trip MCCB melalui sinyal listrik eksternal
Under Voltage Release	Memutus MCCB saat tegangan turun di bawah batas aman
Extended Rotary Handle	Mengoperasikan MCCB dari luar pintu panel

Seluruh aksesoris tersebut dirancang agar dapat dipasang langsung pada Frame M40F tanpa memerlukan modifikasi khusus, sehingga proses instalasi menjadi lebih praktis dan rapi.







Accessories MCCB Basic Series yang Kompatibel

Dalam sebuah sistem distribusi listrik modern, fungsi MCCB (Molded Case Circuit Breaker) tidak lagi terbatas sebagai perangkat proteksi terhadap beban lebih dan hubung singkat. Sering berkembangnya teknologi otomasi industri, MCCB juga dituntut mampu berkomunikasi dengan berbagai perangkat kontrol, sistem monitoring, hingga sistem keselamatan bangunan.



Untuk memenuhi kebutuhan tersebut, MCCB Basic Series Frame M40F dapat dipadukan dengan berbagai accessories yang dirancang khusus agar fungsi MCCB menjadi lebih lengkap. Dengan penambahan accessories yang sesuai, MCCB dapat mengirimkan sinyal status, melakukan pemutusan jarak jauh (remote trip), mendeteksi kondisi trip, hingga meningkatkan keamanan operator saat melakukan pengoperasian panel.



Accessories ini banyak digunakan pada panel distribusi listrik di pabrik, gedung perkantoran, rumah sakit, pusat data (data center), hotel, pusat perbelanjaan, hingga berbagai aplikasi industri lainnya yang membutuhkan sistem proteksi dan kontrol yang lebih terintegrasi.



Mengapa Accessories MCCB Dibutuhkan?

Pada instalasi listrik sederhana, MCCB umumnya hanya berfungsi sebagai pemutus dan penyambung aliran listrik secara manual. Namun, pada sistem kelistrikan modern, kebutuhan akan monitoring, otomasi, dan keselamatan kerja menjadi semakin tinggi.



Dengan menambahkan accessories yang tepat, MCCB dapat memberikan berbagai fungsi tambahan, seperti:

· Menampilkan status ON, OFF, atau TRIP pada panel indikator.

· Mengirimkan sinyal ke PLC, SCADA, atau Building Management System (BMS).

· Melakukan pemutusan arus secara otomatis ketika menerima sinyal dari sistem eksternal.

· Mencegah peralatan hidup kembali setelah terjadi gangguan tegangan.

· Mempermudah pengoperasian MCCB tanpa membuka pintu panel.

· Meningkatkan keselamatan operator saat proses maintenance.

Selain meningkatkan fungsi, penggunaan accessories juga dapat mempercepat proses troubleshooting karena operator dapat mengetahui kondisi MCCB secara real-time tanpa harus membuka panel listrik.





Alarm Contact (MAA400)

Apa Itu Alarm Contact?

Alarm Contact merupakan accessories yang berfungsi memberikan sinyal ketika MCCB mengalami kondisi trip akibat overload atau hunung singkat. Berbeda dengan Auxiliary Contact yang hanya menunjukkan posisi ON atau OFF, Alarm Contact hanya akan aktif apabila MCCB benar-benar bekerja karena adannya gangguan. Pada Frame M40F, Alarm Contact tersedia dengan Reference Code MAA400.



Cara Kerja Alarm Contact

Saat MCCB bekerja secara normal, kontak Alarm Contact berada pada posisi awal. Ketika terjadi gangguan listrik hingga MCCB melakukan trip, mekanisme internal akan mengubah posisi kontak sehingga sinyal dapat dikirimkan ke perangkat lain, seperti:

· Lampu indikator panel

· Alarm buzzer

· PLC

· SCADA

· HMI

· Building Management System (BMS)

Dengan adanya sinyal tersebut, operator dapat segera mengetahui bahwa terjadi gangguan pada salah satu jalur distribusi listrik.



Kelebihan Alarm Contact

· Memberikan notifikasi gangguan secara cepat.

· Mempermudah identifikasi panel yang mengalami trip.

· Mengurangi waktu pencarian sumber masalah.

· Cocok untuk sistem monitoring jarak jauh.

· Meningkatkan efisiensi proses maintenance.





Auxiliary Contact (MAAUX400)

Apa Itu Auxiliary Contact?

Auxiliary Contact atau kontak bantu merupakan accessories yang digunakan untuk memberikan informasi mengenai posisi aktual MCCB, apakah dalam kondisi ON atau OFF. ada Frame M40F, accessories ini menggunakan Reference Code MAAUX400.



Berbeda dengan Alarm Contact, Auxiliary Contact tidak menunggu MCCB mengalami trip. Selama handle MCCB berubah posisi, kontak bantu juga akan berubah sehingga kondisi MCCB dapat dipantau secara real-time.



Fungsi Auxiliary Contact

Auxiliary Contact banyak digunakan untuk:

· Lampu indikator ON.

· Lampu indikator OFF.

· PLC Input.

· SCADA.

· Building Management System.

· Interlock panel.

· Sistem otomatisasi industri.



Contoh Penggunaan

Pada Panel distribusi, ketika MCCB berada pada posisi ON, lampu indikator hijau akan menyala. Sebaliknya, ketika MCCB dimatikan atau diputus, lampu indikator akan berubah sesuai logika kontrol yang telah dirancang.



Di sistem PLC, perubahan status ini dapat digunakan sebagai input untuk menghentikan proses produksi, mengaktifkan alarm, atau menjalankan prosedur keselamatan tertentu.



Keuntungan Menggunakan Auxiliary  Contact

· Monitoring kondisi MCCB secara real-time.

· Mudah diintegrasikan dengan PLC maupun SCADA.

· Mempermudah troubleshooting.

· Mendukung sistem otomasi industri.

· Instalasi relatif mudah.





Shunt Release (MAS400)

Apa Itu Shunt Release?

Shunt Release merupakan accessories yang memungkinkan MCCB melakukan trip secara otomatis melalui sinyal listrik eksternal. Pada Frame M40F, accessories ini menggunakan Reference Code MAS400.



Shunt Release banyak digunakan pada sistem yang mebutuhkan Emergency Shutdown atau pemutusan daya secara otomatis tanpa harus mengoperasikan handle MCCB secara manual.



Cara Kerja Shunt Release

Ketika coil Shunt Release menerima tegangan sesuai spesifikasinya, mekanisme internal akan langsung  mengaktifkan sistem trip pada MCCB sehingga kontak utama terbuka dan aliran listrik terputus. Proses ini berlangsung sangat cepat sehingga sangat efektif digunakan pada kondisi darurat.



Contoh Aplikasi

· Emergency Stop (E-Stop).

· Fire Alarm System.

· Building Management System.

· PLC.

· SCADA.

· Sistem keamanan gedung.

· Panel genset.

· Panel pompa.

Sebagai contoh, ketika sistem Fire Alarm mendeteksi kebakaran, sinyal akan dikirim ke Shunt Release sehingga MCCB secara otomatis memutus suplai listrik pada area tertentu untuk mengurangi risiko penyebaran api.



Keuntungan Shunt Relase

· Mendukung pemutusan jarak jauh.

· Respon sangat cepat.

· Cocok untuk sistem keselamatan.

· Mudah diintegrasikan dengan berbagai sistem kontrol.

· Mengurangi risiko kecelakaan kerja.





Under Voltage Release (MAUVT400)

Apa Itu Under Voltage Release?

Under Voltage Release (UVR) merupakan accessories yang berfungsi memutus MCCB apabila tegangan suplai turun dibawah batas yang telah ditentukan. Accessories ini menggunakan Reference Code MAUVT400.



Mengapa Under Voltage Release Penting?

Penurunan tegangan dapat menyebabkan motor listrik mengalami panas berlebih, torsi berkurang, hingga kerusakan pada peralatan elektronik yang sensitif. Dengan menggunakan UVR, MCCB akan otomatis trip ketika tegangan terlalu rendah, sehingga peralatan mendapatkan perlindungan tambahan.



Fungsi Under Voltage Release

· Melindungi motor listrik.

· Melindungi transformator.

· Menghindari restart otomatis.

· Menjaga stabilitas sistem distribusi.

· Menambah keamanan operator.



Contoh Penggunaan

UVR banyak diaplikasikan pada:

· Lift.

· Conveyor.

· Kompresor.

· Pompa.

· HVAC.

· Mesin produksi.

· Panel distribusi utama.





Extended Rotary Handle (MARH400)

Apa Itu Extended Rotary Handle?

Extended Rotary Handle merupakan accessories mekanis yang memungkinkan operator mengoperasikan MCCB dari bagian luar pintu panel tanpa harus membuka panel listrik. Untuk Frame M40F digunakan Reference Code MARH400.



Fungsi Extended Rotary Handle

Accessories ini dihubungkan langsung dengan handle MCCB, sehingga posisi ON dan OFF maupun Trip dapat dioperasikan dari luar panel.



Selain memberikan kemudahan, Rotary Handle juga meningkatkan keselamatan karena operator tidak perlu membuka pintu panel yang masih bertegangan.



Keuntungan Menggunakan Rotary Handle

· Operasi MCCB lebih praktis.

· Keselamatan operator meningkat.

· Mendukung sistem door interlock.

· Tampilan panel lebih rapi dan profesional.

· Sangat cocok untuk panel industri dan panel distribusi utama.







Kombinasi Accessories yang Paling Sering Digunakan

Pemeliharaan accessories dapat disesuaikan dengan fungsi panel agar sistem bekerja lebih optimal.

Jenis Panel	Accessories yang Direkomendasikan
Main Distribution Panel (MDP)	Auxiliary Contact + Alarm Contact + Rotary Handle
Sub Distribution Panel (SDP)	Auxiliary Contact + Rotary Handle
Panel Genset	Shunt Release + Alarm Contact + Under Voltage Release
Panel Pompa	Auxiliary Contact + Under Voltage Release
Panel HVAC	Auxiliary Contact + Alarm Contact
Panel Motor	Under Voltage Release + Auxiliary Contact
Panel Fire Pump	Shunt Release + Alarm Contact
Panel Otomasi PLC	Auxiliary Contact + Alarm Contact + Shunt Release

Kombinasi yang tepat akan mempermudah proses monitoring, meningkatkan keselamatan operasional. Serta mendukung integrasi dengan sistem otomasi industri.







FAQ

1. Apa Itu MCCB?

MCCB (Molded Case Circuit Breaker) adalah perangkat proteksi listrik yang berfungsi melindungi instalasi dari gangguan beban lebih (overload) dan hubung singkat (short circuit). MCCB banyak digunakan pada sistem distribusi maupun gedung  komersial



2. Apa Fungsi Utama MCCB Basic Series M40F3B315?

MCCB Basic Series M40F3B315 berfungsi sebagai pengaman utama pada sistem distribusi listrik tiga fasa dengan arus nominal 315A. Perangkat ini mampu memutus arus secara otomatis ketika terjadi overload maupun short circuit.



3. Apa Perbedaan MCCB dan MCB?

Perbedaan utama terletak pada kapasitas arus dan kemampuan pemutusan gangguan. MCB umumnya digunakan pada instalasi dengan arus yang lebih kecil, sedangkan MCCB dirancang untuk menangani arus yang lebih besar dan memiliki breaking capacity yang lebih tinggi sehingga sesuai untuk aplikasi industri.



4. Apa Arti Breaking Capacity 35kA?

Breaking Capacity sebesar 35kA menunjukkan kemampuan maksimum MCCB dalam memutus arus hubung singkat hingga 35.000 Ampere tanpa mengalami kerusakan yang membahayakan.



5. Kapan Sebaiknya Menggunakan MCCB 315A?

MCCB 315A digunakan ketika hasil perhitungan beban listrik mendekati kapasitas tersebut dan diperlukan perangkat proteksi yang mampu menangani arus besar pada sistem distribusi tiga fasa.



6. Apa fungsi Auxiliary Contact?

Auxiliary Contact digunakan untuk memberikan informasi status MCCB (ON atau OFF) kepada perangkat lain seperti PLC, SCADA, HMI, maupun lampu indikator panel.



7. Apa fungsi Alarm Contact?

Alarm Contact memberikan sinyal ketika MCCB mengalami trip akibat gangguan overload atau short circuit sehingga operator dapat segera mengetahui adanya masalah pada sistem distribusi listrik.



8. Apa fungsi Shunt Release?

Shunt Release memungkinkan MCCB diputus secara otomatis melalui sinyal listrik eksternal. Accessories ini sering digunakan pada sistem Emergency Stop, Fire Alarm, maupun Building Management System (BMS).



9. Apa fungsi Under Voltage Release?

Under Voltage Release berfungsi memutus MCCB secara otomatis ketika tegangan suplai turun di bawah batas aman sehingga dapat melindungi motor listrik dan peralatan sensitif dari kerusakan akibat undervoltage.



10. Apakah Rotary Handle wajib digunakan?

Tidak wajib. Namun, Extended Rotary Handle sangat disarankan pada panel yang mengutamakan keselamatan operator karena memungkinkan MCCB dioperasikan dari luar panel tanpa membuka pintu panel.



11. Apakah MCCB Basic Series M40F tersedia dalam pilihan arus lain?

Ya. Selain tipe 315A, tersedia juga pilihan 350A dan 400A dalam Frame M40F yang memiliki dimensi pemasangan serupa sehingga memudahkan penyesuaian kapasitas sesuai kebutuhan sistem.







Kesimpulan

MCCB merupakan salah satu komponen penting dalam sistem distribusi listrik karena berfungsi melindungi instalasi dari risiko beban lebih dan hubung singkat. Pemilihan MCCB yang tepat tidak hanya ditentukan oleh arus nominal, tetapi juga harus mempertimbangkan breaking capacity, standar yang digunakan, serta kebutuhan sistem kontrol dan monitoring.



MCCB Basic Series M40F3B315 hadir sebagai solusi proteksi untuk sistem distribusi listrik tiga fasa dengan arus nominal 315A dan kemampuan pemutusan hingga 35kA. Dengan desain Fixed Type, teknologi Thermal Magnetic Trip, serta kepatuhan terhadap standar IEC 60947-2, MCCB ini mampu memberikan perlindungan yang andal untuk berbagai aplikasi panel listrik industri maupun komersial.



Selain itu, dukungan berbagai accessories seperti Auxiliary Contact (MAAUX400), Alarm Contact (MAA400), Shunt Release (MAS400), Under Voltage Release (MAUVT400), dan Extended Rotary Handle (MARH400) membuat MCCB Basic Series menjadi lebih fleksibel untuk diintegrasikan dengan sistem PLC, SCADA, Building Management System (BMS), maupun sistem otomasi lainnya.



Bagi kontraktor panel, teknisi listrik, maupun engineer yang membutuhkan solusi proteksi dengan performa stabil dan fitur yang lengkap, MCCB Basic Series M40F3B315 merupakan pilihan yang layak dipertimbangkan. Tersedianya pilihan 315A, 350A, dan 400A dalam satu frame yang sama juga memberikan kemudahan dalam menyesuaikan kapasitas sistem tanpa perlu mengubah desain panel secara signifikan.
