Jika Anda pernah melihat panel listrik pada mesin produksi, lift, pompa air industri, conveyor, atau bahkan panel genset, hampir dapat dipastikan terdapat sebuah komponen kecil berbentuk tombol yang digunakan untuk menghidupkan atau menghentikan suatu sistem. Komponen tersebut dikenal dengan nama Push Button ON OFF.



Push Button mungkin terlihat sederhana. Bentuknya hanya berupa tombol yang ditekan menggunakan jari. Namun, di balik kesederhanaannya, push button memiliki peran yang sangat penting dalam sistem kontrol kelistrikan. Komponen inilah yang menjadi penghubung antara operator dengan mesin. Tanpa push button, operator akan kesulitan memberikan perintah kepada sistem secara cepat dan aman.



Bagi masyarakat umum, push button sering dianggap sama seperti saklar biasa. Padahal, dalam dunia industri, push button dirancang dengan spesifikasi tertentu agar mampu bekerja dalam ribuan bahkan jutaan siklus operasi. Push button juga harus mampu bertahap getaran, perubahan suhu, debu, serta penggunaan berulang dalam jangka waktu yang panjang.



Karena alasan tersebut, pemilihan push button tidak boleh dilakukan secara sembarangan. Teknis perlu memahami spesifikasi teknisnya, sedangkan pengguna awam perlu mengetahui fungsi dan cara kerjanya agar dapat memilih produk yang sesuai dengan kebutuhan.



Salah satu produk yang cukup banyak digunakan pada berbagai aplikasi panel listrik adalah Push Button Vinsa ON OFF KB5AL8425. Produk ini menawarkan sebagai kebutuhan kontrol listrik.





Apa Itu Push Button ON OFF?

Pengertian Push Button ON OFF

Push Button ON OFF adalah sebuah saklar mekanis yang dioperasikan dengan cara ditekan untuk membuka atau menutup kontak listrik.



Secara sederhana, push button dapat diibartkan sebagai “alat pemberih perintah”. Ketika tombol ditekan, push button akan mengirimkan sinyal listrik ke perangkat lain, seperti relay atau kontaktor, sehingga beban dapat bekerja atau berhenti sesuai keinginan operator.



Berbeda dengan saklar rumah tangga yang biasanya digunakan untuk menghubungkan beban secara langsung, push button pada panel industri umumnya hanya mengendalikan arus kontrol. Beban utama tetap dihubungkan oleh kontaktor atau relay.



Hal ini membuat pengoperasian menjadi lebih aman dan efisien.





Mengapa Push Button Sangat Penting?

Bauangkan sebuah mesin conveyor di pabrik makanan yang sedang beroperasi.



Ketika produk tersangkut pada conveyor, operator harus dapat menghentikan mesin secepat mungkin. Jika operator harus membuka panel dan mematikan MCB secara manual, proses tersebut tentu akan memakan waktu lebih lama dan berpotensi menimbulkan kerusakan.



Dengan adanya push button, operator cukup menekan tombol STOP. Dalam hitungan detik, sistem akan menghentikan mesin.



Prinsip sederhana inilaj yang menjadikan push button sebagai salah satu komponen terpenting dalam dunia industri.





Sejarah Singkat Push Button

Sebelum berkembang seperti sekarang, sistem kontrol listrik dilakukan menggunakan saklar mekanis sederhana dengan ukuran besar.



Sering berkembangnya industri pada awal abad ke-20, dibutuhkan metode kontrol yang lebih praktis, aman, dan mudah dioperasikan.



Dari kebutuhan tersebut lahirlah push button modern.



Perkembangan teknologi kemudian menghasilkan berbagai jenis push button dengan fitur tambahan, seperti:

· Indikator lampu LED.

· Sistem pengunci (latching).

· Emergency stop.

· Tingkat proteksi terhadap air dan debu.

· Ketahanan mekais yang jauh lebih tinggi.

Kini, push button menjadi standar pada hampir seluruh sistem otomasi industri.





Bagaimana Cara Kerja Push Button?

Meskipun terlihat sederhana, push button bekerja berdasarkan prinsip perubahan kondisi kontak listrik. Didalam push Button terdapat mekanis pegas dan kontak logam.



Saat tombol ditekan, posisi kontak berubah sehingga arus listrik dapat mengalir atau terputus. Ketika tekanan dilepaskan, pegas akan mengembalikan kontak ke posisi semula. Namun, tidak semua push button bekerja dengan cara yang sama. Untuk memahaminya, kita perlu mengenal istilah NO dan NC.





Kontak Normally Open (NO)

Normally Open atau NO berarti kontak dalam keadaan normal terbuka.

Artinya:

· Sebelum tombol ditekan:

× Arus tidak mengalir.

× Beban tidak bekerja.

· Ketika tombol ditekan:

× Kontak menutup.

× Arus mengalir.

× Sistem aktif.

Kontak NO umumnya digunakan sebagai tombol START.





Kontak Normally Clossed (NC)

Normally Closed atau NC berati kontak dalam keadaan normal tertutup.

Artinya:

· Sebelum tombol ditekan:

× Arus mengalir.

× Sistem siap bekerja.

· Ketika tombol ditekan:

× Kontak terbuka.

× Arus terputus

× Sistem berhenti.

Kontak NC biasanya digunakan sebagai tombol STOP.





Mengapa No dan NC sangat Penting?

Kesalahan memahami NO dan NC dapat menyebabkan sistem tidak bekerja sebagaimana mestinya.

Sebagai Contoh:

Jika tombol STOP yang seharusnya menggunakan NC justru dipasang menggunakan NO, maka mesin mungkin tidak dapat dihentikan dengan benar.



Dalam kondisi tertentu, kesalahan wiring seperti ini dapat membahayakan operator. Oleh karena itu, pemahaman mengenai jenis kontak merupakan dasar penting bagi setiap teknisi panel listrik.







Fungsi Push Button ON OFF

Meskipun bentuknya kecil, push button memiliki banyak fungsi penting.





1. Menjalankan Mesin

Push button digunakan untuk memberikan perintah awal agar mesin mulai bekerja.

Contohnya:

· Conveyor.

· Mesin filling.

· Mesin packing.

· Motor pompa.





2. Menghentikan Mesin

Fungsi ini sangat penting untuk menjaga keselamatan kerja. Operator dapat menghentikan sistem kapan saja ketika diperlukan.





3. Mengendalikan Kontaktor

Sebagian besar push button tidak langsung mengalirkan arus besar menuju motor. Sebaliknya, push button hanya mengatifkan koil kontaktor. Kontaktor inilah yang kemudia menghubungkan daya utama ke beban.





4. Mengoperasikan Relay

Pada sistem kontrol sederhana, push button sering digunakan untuk mengatifkan relay. Relay kemudian akan mengendalikan perangkat lainnya.





5. Sistem Manyal Override

Pada beberapa sistem otomatis, push button digunakan sebagai kontrol manual apabila sistem otomatis mengalami gangguan.







Jenis-Jenis Push Button Berdasarkan Cara Kerjanya

Tidak semua push button memiliki karakteristik yang sama. Berikut beberapa jenis yang umum digunakan.





Push Button Momentary

Push button ini hanya aktif selama tombol ditekan. Ketika dilepas, kontak akan kembali ke posisi awal. Contoh penggunaannya:

· Bel rumah.

· Klakson kendaraan.

· Tombol reset.





Push Button Latching

Tipe ini memiliki mekanisme pengunci. Sekali ditekan, posisi kontak akan tetap berubah meskipun tombol sudah dilepas. Untuk mengembalikannya diperlukan tindakan tertentu. Contoh pengguaannya:

· Tombol ON/OFF panel.

· Sistem kontrol mesin tertentu.





Push Lock Push Release

Cara kerjanya mirip pulpen. Tekan sekali untuk ON, tekan kembali untuk OFF. Jenis ini cukup populer pada aplikasi panel industri.





Jenis Push Button Berdasarkan Bentuk Kepala

· Flush Type

Permukaan tombol rata dengan bezel.

Keunggulan:

× Tampilan rapi.

× Tidak mudah tertekan secara tidak sengaja.

· Projecting Type

Bagian kepala tombol sedikit menonjol.

Keunggulan:

× Mudah ditekan.

× Nyaman digunakan.

· Mushroom Type

Memiliki diameter kepala yang besar. Biasanya digunakan sebagai emergency Stop.

Keunggulan:

× Mudah ditemukan saat kondisi darurat.

× Dapat ditekan dengan cepat.





Jenis-Jenis Push Button Berdasarkan Diameter

· Push Button 16 mm

Digunakan pada panel kecil.

· Push Button 22 mm

Merupakan standar industri yang paling banyak digunakan. Mudah ditemukan dan kompatibel dengan berbagai panel.

· Push Button 30 mm

Umumnya digunakan pada mesin-mesin besar dengan kebutuhan visibilitas lebih tinggi.





Mengapa Push Button Diameter 22 mm Menjadi Standar?

Ukuran 22 mm dianggap ideal karena:

· Tidak terlalu besar.

· Mudah dipasang.

· Tersedia banyak aksesoris.

· Memudahkan penggantian produk dari berbagai merek.

Menariknya, Push Button Vinsa KB5AL8425 juga menggunakan diameter pemasangan 22 mm, sehingga kompatibel dengan mayoritas panel kontrol yang beredar di pasaran.





Mengapa Push Button Masih Banyak Digunakan di Era Otomasi?

Di tengah perkembangan PLC, HMI, dan sistem digital, push button tetap bertahan. Alasannya sederhana:

· Mudah digunakan

Tidak memerlukan pelatihan khusus.

· Respons cepat

Perintah diberikan secara langsung.

· Biaya ekonomis

Harga jauh lebih murah dibandingkan sistem kontrol digital.

· Andal

Mampu bekerja hingga jutaan siklus operasi.

· Mudah dirawat

Jika rusak, penggantian dapat dilakukan dengan cepat.

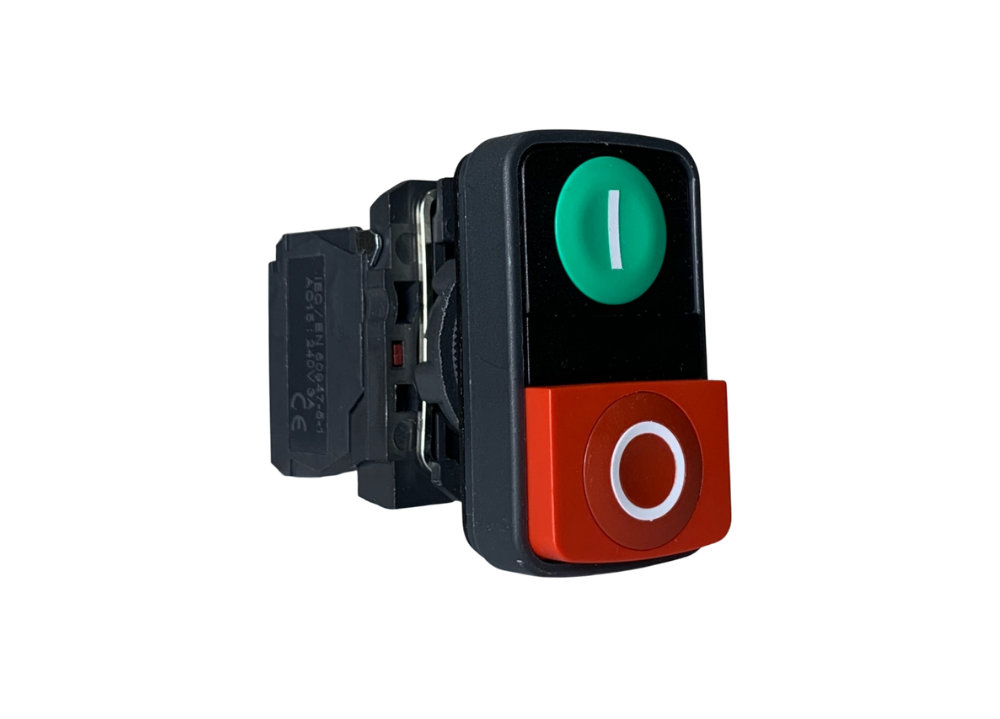

Mengenal Push Button Vinsa ON OFF KB5AL8425

Berbeda dengan push button biasa yang memiliki satu tombol, Vinsa KB5AL8425 hadir dalam konfigurasi double headed push button, yaitu terdiri dari tombol ON (I) berawarna hijau dan OFF (O) berawarna merah dalam satu unit.Desain ini membuat pengoperasian menjadi lebih praktis, ringkas, dan meminimalkan kesalahan operator.



Bagi teknisi, produk ini menawarkan spesifikasi yang cukup mumpuni untuk kebutuhan panel kontrol. Sementara bagi pengguna awam, desainnya sangat mudah dipahami karena warna hijau secara universal melambangkan ”jalankan” dan warna merah berarti ”hentikan”.





Ap Itu Push Button Vinsa KB5AL8425?

Vinsa KB5Al8425 merupakan complate double head push button yang dirancang untuk aplikasi kontrol industri maupun komersial.



Produk ini termasuk dalam seri Harmony KB5 dengan karakteristik:

· Tombol ON dan OFF satu unit.

· Diameter pemasangan standar industri 22 mm.

· Menggunakan kontak 1NO + 1NC.

· Sistem pengembalian pegas (spring return).

· Terminal Skrup yang memudahkan instalasi.

· Dilengkapi pelindung LED (Protected LEDs Double Headed).

Dengan desain tersebut, teknisi tidak perlu memasang dua unit push button terpisah untuk fungsi start dan Stop.





Sekilas Tentang Seri Harmony KB5

Seri KB5 merupakan lini produk push button yang dirancang untuk memenuhi kebutuhan kontrol dasar pada panel listrik.



Karakteristik utamanya meliputi:

· Desain modern.

· Mudah dipasang.

· Tahan terhadap penggunaan berulang.

· Memiliki standar industri internasional.

· Cocok untuk berbagai jenis mesin.



Karena fleksibilitasnya, seri KB5 banyak digunakan pada:

· Panel pompa air.

· Panel motor induksi.

· Panel ATS/AMF genset.

· Mesin packing

· Conveyor.

· Mesin filling.

· Mesin produksi skala kecil hingga menengah.







Memahami Desain Push Button Visa KB5AL8425

Salah satu daya tarik utama KB5Al8425 adalah desainnya yang intuitif.





Tombol Hijau “I” (ON)

Tombol hijau digunakan untuk memberikan perintah menjalankan sistem. Huruf I merupakan simbol internasional yang berarti ”Circuit Closed atau ON”. Ketika operator menekan tombol ini, maka sistem menerima perintah untuk aktif.





Tombol Merah ”O” (OFF)

Tombol merah digunakan untuk menghentikan sistem. Huruf O melambangkan ”Circuit Open atau OFF”. Penggunaan warna merah membatu operator mengenali fungsi penghentian secara cepat.





Bentuk Kepala Rectangular

KB5AL8425 menggunakan kepala berbentuk persegi panjang (rectangular).

Keunggulan bentuk ini antara lain:

· Mudah dikenali.

· Tampilan lebih profesional.

· Menghemat ruang panel.

· Mengurangi risiko salah tekan.







Spesifikasi Lengkap Push Button Vinsa KB5AL8425

Diameter Pemasangan 22 mm

KB5AL8425 menggunakan diameter pemasangan sebesar 22 mm.

· Apa Artinya?

Panel harus memiliki lubang berdiameter 22 mm agar push button dapat dipasang dengan sempurna.

· Mengapa penting?

Karena ukuran ini merupakan standar industri, sehingga:

× Mudah diganti.

× Mudah dimodifikasi.

× Kompatibel dengan panel yang sudah ada.





Material Body Plastik Berkualitas

Banyak orang awam menganggap plastik berarti kualitasnya rendah. Padahal tidak demikian. Material plastik teknik memiliki keunggulan:

· Tidak menghantarkan listrik

· Ringan

· Tahan korosi

· Tidak berkarat

· Biaya lebih ekonomis

Karena itu, penggunaan material plastik pada push button industri merupakan hal yang umum.







Konfigurasi Kontak 1NO + 1NC

Salah satu spesifikasi terpenting dari KB5Al8425 adalah ”Contacts type and composition: 1NO +1NC”



Apa Arti 1NO + 1NC?

· 1NO (Normally Open)

Dalam kondisi normal:

× Kontak terbuka.

× Tidak ada arus

Saat tombol dioperasikan:

× Kontak menutup.

× Arus mengalir.

Biasanya digunakan untuk fungsi START.



· 1NC (Normally Closed)

Dalam kondisi normal:

× Kontak tertutup

× Arus tersedia.

Saat tombol dioperasikan:

× Kontak terbuka.

× Arus terputus

Biasanya digunakan untuk fungsi STOP.





Mengapa Kombinasi Ini Sangat Berguna?

Karena memungkinkan satu unit push button melakukan dua fungsi sekaligus:

· Menjalankan mesin.

· Menggentikan mesin.

Hal ini membuat panel lebih ringkas dan efisien.





Sistem Operasi Spring Return

Setelah tombol ditekan dan dilepas, mekanisme pegas akan mengembalikan tombol ke posisi semula. Keuntungannya:

· Respons cepat.

· Nyaman digunakan.

· Mengurangi risiko tombol macet.

· Memiliki umur pakai lebih panjang.





Terminal Sekrup yang Mudah Dipasang

KB5AL8425 menggunakan ”Screw clamp terminals”. Terminal ini mendukung kabel hingga:

· 2 x 1,5 mm² dengan cable end.

· 0,22-2 x 2,5 mm² tanpa cable end.



Keunggulan Terminal Sekrup

Bagi teknis:

· Mudah dipasang.

· Tidak memerlukan alat khusus.

· Koneksi kuat.

Bagi pengguna:

· Mengurangi risiko kabel terkelupas.

· Perawatan lebih sederhana.





Dimensi Fisik Produk

Ukuran fisik juga penting untuk memastikan kecocokan dengan panel. KB5AL8425 memiliki dimensi:

· Tinggi: 55 mm.

· Lebar: 30 mm.

· Kedalaman: 70 mm.

· Berat bersih: 0,006 kg.

Ukuran ini cukup ringkas sehingga mudah dipasang pada berbagai jenis panel kontrol.





Material Kontak Silver Alloy (Ag/Ni)

Kontak listrik menggunakan “Silver Alloy (Ag/Ni).



Mengapa Silver Alloy Digunakan?

Karena memiliki karakteristik:

· Konduktivitas tinggi.

· Tahan arus.

· Mengurangi percikan listrik.

· Memiliki ketahanan oksidasi yang baik.

Hal ini berpengaruh langsung terhadap keandalan push button dalam jangka panjang.





Kemampuan Arus dan Tegangan

· Thermal Current (lth)

10 A sesuai IEC 60947-5-1.

· Rated Insulation Voltage (Ui)

600 Volt.

· Impulse Withstand Voltage (Uimp)

6 kV.





Umur Pakai yang Sangat Panjang

Salah satu keunggulan KB5AL8425 adalah daya tahannya. Mechanical Durability: 1.000.000 cycles.



Apa Artinya?

Jika tombol ditekan 100 kali perhati, maka secara teoritis umur mekanisnya dapat mencapai puluhan tahun penggunaan normal. Ini menunjukan bahwa produk dirancang untuk lingkungan industri.





Electrical Durability 1 Juta Siklus

Selain umur mekanis, KB5AL8425 juga memiliki Electical durability hingga 1.000.000 cycles. Artinya kontak listrik tetap mampu bekerja secara andal meskipun digunakan berulang kali sesuai rating yang ditentukan. Bagi pengguna industri, angka ini memberikan rasa aman terhadap kontinuitas operasional mesin.





Perlindungan Lingkungan: IP55

Salah satu spesifikasi yang sering diabaikan adalah IP Rating. KB5AL8425 memiliki IP55.



Rentang Suhu Operasional

KB5AL8425 dapat bekerja pada suhu -40°C hingga 70°C. Rentang ini menunjukkan kemampuan produk untuk digunakan pada lingkungan ekstrem. Mulai daerah dingin hingga area panel dengan suhu relatif tinggi.







Mengapa Vinsa KB5AL8425 Layak Dipertimbangkan?

Jika dirangkum, keunggulan produk ini meliputi:

· Diameter standar 22 mm.

· Kombinasi ON dan OFF dalam satu unit.

· Kontak 1NO + 1NC.

· Terminal mudah dipasang.

· Material kontak silver alloy.

· Thermal current 10 A.

· Ui 600 V.

· Mechanical durability 1 juta siklus.

· Electrical durability 1 juta siklus.

· Proteksi IP55.

· Rentang suh -40°C hingga 70°C.

· Garansi 12 bulan.







Cara Kerja Push Button Vinsa KB5AL8425

Pada umumnya, Push Button Vinsa KB5AL8425 tidak digunakan untuk mengalirkan daya langsung ke beban utama, melainkan berfungsi sebagai pemberi sinyal kontrol kepada kontaktor atau relay.



Ketika tombol hijau ON (I) ditekan, kontak NO akan menutup sehingga arus mengalir menuju koil kontaktor. Kontaktor kemudian bekerja dan menghubungkan daya ke motor atau peralatan listrik lainnya.



Agar sistem tetap menyala meskipun tombol ON sudah dilepas, biasanya digunakan rangkaian self holding melalui kontak bantu kontaktor.



Sebaliknya, saat tombol merah OFF (O) ditekan, kontak NC akan terbuka sehinga arus menuju koil kontaktor terputus. Kontaktor kembali ke posisi semula dan mesin berhenti beroperasi.



Karena hanya mengendalikan arus kontrol, push button menjadi lebih aman dan memiliki umur pakai yang lebih panjang.





Aplikasi Push Button Vinsa KB5AL8425

Berkat desain ON/OFF dalam satu unit dan diameter standar 22 mm, KB5AL8425 dapat digunakan pada berbagai aplikasi, seperti:

· Panel kontrol motor listrik.

· Panel pompa air dan bosster pump.

· Mesin conveyor.

· Mesin packing dan filling.

· Panel kompresor.

· Panel ATS mampu genset.

· Mesin produksi skala kecil hingga menengah.

Fleksibilitas tersebut membuat push button ini cocok digunakan baik pada kebutuhan industri maupun komersial.





Cara Memasang Push Button Vinsa KB5Al8425

Pemasangan push button relatif mudah dilakukan, selama tetap memperhatikan keselamatan kerja. Langkah-langkah dasarnya meliputi:

· Matikan sumber listrik sebelum bekerja.

· Siapkan lubang panel berdiameter 22 mm.

· Pasang push button dan kencangkan fixing collar.

· Hubungkan terminal NO dan NC sesuai diagram wiring.

· Pastikan seluruh terminal terpasang dengan baik.

· Lakukan pengujian fungsi ON dan OFF sebelum panel digunakan.

Dengan instalasi yang benar, push button dapat bekerja secara optimal dan aman.





Tips Memilih Push Button ON OFF

Sebelum membeli push button, perhatikan beberapa hal berikut:

· Sesuaikan diameter dengan panel yang digunakan.

· Pilih konfigurasi kontak sesuai kebutuhan.

· Perhatikan rating arus dan tegangan kerja.

· Pastikan tingkat proteksi sesuai lingkungan pemasangan.

· Gunakan produk berkualitas agar lebih awet dan mengurangi risiko downtime.

Dengan spesifikasi seperti 1NO + 1NC, mounting 22 mm, IP55, mechanical durability hingga 1 juta siklus, serta terminal yang mudah dipasang, Push Button Vinsa KB5AL8425 menjadi pilihan yang tepat untuk berbagai kebutuhan panel listrik modern.







Kesimpulan

Push Button ON OFF merupakan komponen penting dalam sistem kontrol listrik karena berfungsi untuk mengoperasikan mesin atau peralatan dengan lebih mudah, aman, dan efisien. Dengan desain ON dan OFF dalam satu unit, spesifikasi 1NO + 1NC, diameter standar 22 mm, perlindungan IP55, serta daya tahan hingga 1 juta siklus operasi, Push Button Vinsa KB5AL8425 menjadi pilihan yang andal untuk berbagai aplikasi panel listrik, baik di sektor industri maupun komersial. Dengan pemasangan yang tepat dan perawatan sederhana, produk ini dapat membantu menjaga kelancaran operasional serta meningkatkan keandalan sistem kontrol dalam jangka panjang.
